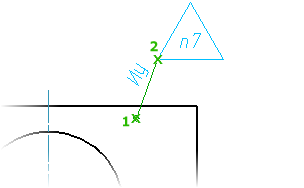

Crée un symbole de marquage et l'attache à un objet dans la zone de dessin.
Trouver
Résumé
Ce symbole n'est disponible que si la norme de dessin active est basée sur la norme GOST.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement auquel le positionner.
- Point de départ
- Indique la position de la flèche de la ligne de repère.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque :
- Si vous attachez un symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical force la ligne de repère à être perpendiculaire à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Si vous avez attaché le symbole à une ligne, AutoCAD Mechanical n'applique pas cette restriction. Pour rendre le segment de ligne de repère perpendiculaire à la ligne attachée, déplacez le curseur de sorte que la ligne de repère soit à peu près perpendiculaire, puis suivez la trajectoire d'alignement qui s'affiche.
- Symbole
- Place le symbole au niveau du dernier emplacement sur lequel vous avez cliqué.
