Les symboles de dépouille et d'inclinaison affichent les taux de dépouille et les inclinaisons sous la forme de rapports, valeurs de pourcentage ou codes de type morse.
Le symbole
désigne des dépouilles tandis que le symbole
désigne des inclinaisons.

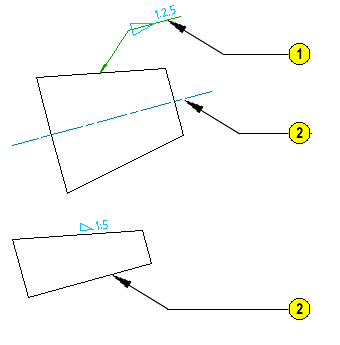

| Symbole | Légende |
|---|---|
 |
|
AutoCAD Mechanical inclut une fonctionnalité permettant de déterminer si l'objet que vous annotez est une dépouille ou une inclinaison, et de calculer le taux de dépouille/inclinaison automatiquement. Pour activer cette fonctionnalité dans AutoCAD Mechanical, sélectionnez une ligne de base et attachez le symbole à l'objet dépouille/inclinaison lorsqu'AutoCAD Mechanical vous y invite. Si vous ne sélectionnez pas de ligne de base, AutoCAD Mechanical suppose que vous souhaitez définir l'inclinaison manuellement.
Une fois que vous avez sélectionné l'objet dépouille/inclinaison à attacher, la zone de dessin affiche un aperçu du symbole. L'orientation du symbole change automatiquement lorsque vous déplacez le réticule. Vous pouvez placer le symbole avec une ligne de repère (cas général pour un symbole de dépouille) ou sans ligne de repère, le long de l'inclinaison (cas général pour un symbole d'inclinaison).
Si vous sélectionnez une ligne de base valide lorsque vous y êtes invité par AutoCAD Mechanical, celui-ci aligne automatiquement la ligne de référence des symboles de dépouille à la ligne de base, de sorte qu'elles soient parallèles l'une à l'autre. Si vous n'avez pas sélectionné de ligne de base, vous pouvez aligner la ligne de référence manuellement, puis sélectionner le symbole approprié dans une liste, une fois que vous aurez placé le symbole dans la zone de dessin.
AutoCAD Mechanical vous permet de sélectionner des caractères spéciaux dans une liste déroulante (le symbole de degré, par exemple), et de les insérer dans le texte de cote. Vous pouvez éventuellement afficher le texte de cote comme étant une valeur théoriquement exacte.
Le calcul automatique de l'inclinaison n'est disponible qu'au moment de la création d'un symbole. AutoCAD Mechanical affiche la valeur calculée par défaut, mais vous pouvez la modifier. Même si vous modifiez la valeur calculée, celle-ci reste disponible dans une liste déroulante. Cette fonction vous permet de rétablir la valeur calculée, si nécessaire. La liste déroulante n'est pas disponible lorsque vous modifiez un symbole déjà placé dans la zone de dessin.
Normes de dessin prises en charge
- ASME Y14.5M (1994)
- BSI ISO 3040 (1990)
- CSN ISO 3040 (1994)
- DIN 406 Part 11 (1992)
- GB 4458.4 - (2003)
- GB/T 15754 (1995)
- ISO 3040:2009(E)
- JIS B 0001 (2000)
