Cet élément de profil type est un utilitaire polyvalent similaire à l'élément de profil type LienVersPointMarqué, qui crée un lien entre le point d'association et un point marqué précédemment nommé.
Il peut être utilisé dans de nombreuses situations, notamment pour la connexion de routes adjacentes, où les décalages et les altitudes relatifs diffèrent, ou encore dans une aire enclavée entre des routes convergentes. Utilisez l'élément de profil type PointMarqué, si le point de connexion n'est pas déjà nommé.
La principale différence entre les éléments de profil type LienVersPointMarqué2 et LienVersPointMarqué réside dans leur application, lorsque le point marqué et le lien ne se situent pas sur la même ligne de base d'élément de profil type. En particulier si les deux lignes de base ne sont pas parallèles, l'application de l'élément de profil type ne se trouve pas dans le même plan, et la distance entre le lien et le point marqué est trop grande.
Association
Le point d'association se situe au début du lien. Le lien peut se diriger dans toutes les directions. La direction est déterminée par l'emplacement du point marqué relatif au point d'association.
Paramètres d'entrée
Remarque : toutes les cotes sont indiquées en mètres ou en pieds, sauf indication contraire. Toutes les pentes sont exprimées sous la forme x:y (par exemple, 4 : 1), sauf si elles sont exprimées en pourcentage avec un signe %.
|
Paramètre |
Description |
Type |
Par défaut |
|---|---|---|---|
|
Nom du point marqué |
Nom du point marqué auquel se connecter |
Chaîne |
Aucun |
|
Codes de lien |
Liste des codes à affecter au lien |
Chaîne séparée par une virgule |
Emprise, Assise des terrassements |
|
Omettre le lien |
Ce paramètre permet d'ajouter ou de supprimer le lien de surface. La valeur False ajoute le lien, le point de départ et l'extrémité. La valeur True ajoute l'extrémité uniquement. |
True\False |
Non |
Paramètres cible
Cette section répertorie les paramètres de l'élément de profil type pouvant être mis en correspondance avec un ou plusieurs objets cibles tels qu'une surface, un axe ou un objet de ligne de profil en long dans un dessin. Pour plus d'informations, reportez-vous à la rubrique dans l'aide du manuel d'utilisation d'AutoCAD Civil 3D.
Paramètres cible : aucun.
Paramètres de sortie
|
Paramètre |
Description |
Type |
|---|---|---|
|
Décalage de début |
Décalage +/- du début du lien |
Numérique |
|
Altitude de début |
Altitude du début du lien |
Numérique |
|
Décalage de fin |
Décalage +/- de l'extrémité du lien |
Numérique |
|
Altitude de fin |
Altitude de l'extrémité du lien |
Numérique |
Comportement

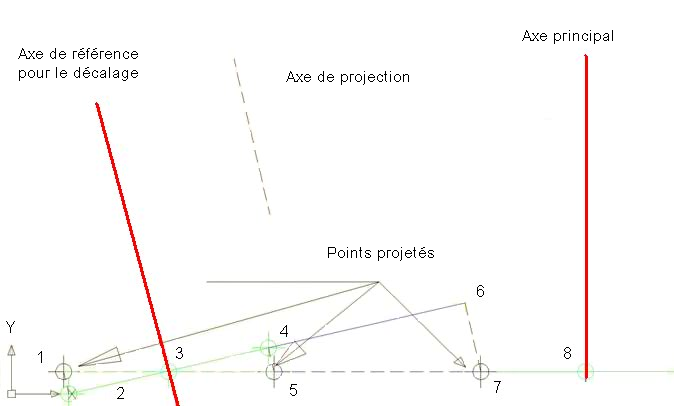

Le diagramme suivant illustre le fonctionnement de l'élément de profil type LienVersPointMarqué2, ainsi que son affichage dans un profil en travers pour la partie de ligne de base de décalage du projet 3D.
L'élément de profil type LienVersPointMarqué2 fonctionne de l'une de des façons suivantes, donnant le même résultat :
- Cet élément de profil type projette le point 7 sur la ligne bêta, afin de générer le point 6. Il calcule alors la distance entre 4 et 6. Il s'agit de la distance du point marqué.
- Cet élément de profil type projette le point 4 de façon orthogonale de la ligne bêta sur la ligne alpha, afin de générer le point 5. Ensuite, il calcule la distance entre 5 et 7, puis la multiplie par le cosinus (angle gamma). Il s'agit également de la distance entre le lien et le point marqué.
Notez que le nouvel élément de profil type LienVersPointMarqué2 ne doit pas supposer que le point 7 se trouve à un décalage constant pour toutes les abscisses curvilignes situées le long de l'axe principal.
Profil en travers de la ligne de décalage du projet 3D
Veuillez noter les points suivants :
- La tabulation du profil en travers est orthogonale par rapport à la ligne de base principale au niveau du point 8 (ligne alpha).
- Elle est composée d'un ou de plusieurs segments, tous colinéaires.
- Les données de point relatives à la partie décalée du projet 3D comprennent les valeurs de décalage associées à la ligne de base de décalage.
- Pour projeter ces données de point de projet 3D dans la ligne de profil en travers, de la ligne bêta sur la ligne alpha, pour affichage dans la vue de ligne de profil en travers, le décalage doit être divisé par le cosinus (angle gamma).
Notez qu'avec cette approche, un élément de profil type de voie de 3,5 m de large, situé sur la partie décalée du projet 3D, est légèrement plus large lorsqu'il est affiché dans la ligne de profil en travers du projet 3D.
Fonctionnement en mode d'édition
En mode d'édition, cet élément de profil type affiche le lien entre le point d'association et le point marqué.
Codes de point, de lien et de forme
Aucun.
Diagramme de codage
