Vous pouvez définir le dévers de rail d'un élément de profil type de rail à l'aide des paramètres de dévers de rail de l'onglet relatif au dévers de rail. Lorsque vous définissez les paramètres LeftRail et RightRail, Subassembly Composer traite l'élément de profil type comme un profil type de rail et des valeurs de dévers de rail lui sont appliquées. Après avoir sélectionné la case à cocher ApplyAOR dans le groupe de fonctions Propriétés pour les liens auxquels vous souhaitez appliquer le dévers de rail, vous pouvez voir l'effet du dévers de rail dans l'aperçu en mode route.

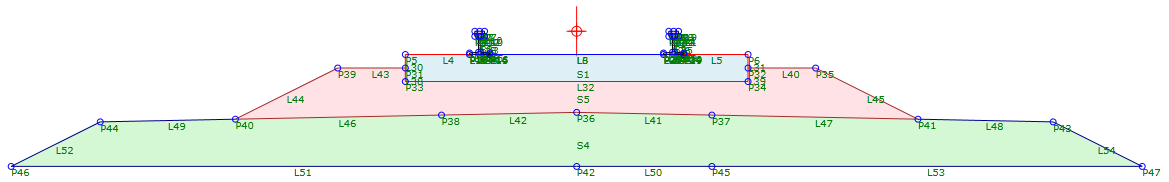

Pour vous assurer que le dévers de rail est calculé correctement, vérifiez que l'origine (
) affichée dans l'aperçu se trouve sur le point central entre le point supérieur du rail gauche et le point supérieur du rail droit, comme indiqué dans l'illustration suivante.
Vous pouvez importer un élément de profil type de rail dans Autodesk Subassembly Composer pour voir l'effet de dévers de rail dans le dessin de profil en travers du projet 3D. Vous pouvez modifier les valeurs des paramètres du dévers de rail après l'importation de l'élément de profil type dans Autodesk Subassembly Composer. Pour vous assurer que le dévers de rail est calculé correctement, vérifiez que la largeur de rail dans les propriétés de l'axe de rail est identique à la largeur de voie réelle de l'élément de profil type de rail.
Exemple
Pour consulter un exemple de définition du dévers de rail, ouvrez le fichier d'exemple PKT suivant :
