Dans cet exercice, vous projetterez des blocs à vues multiples, des points COGO et des polylignes 3D depuis une vue en plan sur un dessin de profil en long.
Vous pouvez projeter divers objets, tels que les points AutoCAD, solides, blocs, blocs à vues multiples, polylignes 3D, points COGO, lignes caractéristiques du terrain et figures de topographie sur un dessin de profil en long. Le processus que vous utiliserez dans cet exercice peut être appliqué à chacun de ces objets.
Avant de projeter un objet dans un dessin de profil en long, vérifiez que l'objet a une altitude définie. Dans le cas contraire, l'altitude peut être nulle et le dessin de profil en long sera étendu verticalement pour s'adapter à cette valeur d'altitude.
Projection de blocs à vues multiples sur un dessin de profil en long
- Ouvrez le fichier Profile-5C.dwg qui se trouve dans le dossier des dessins de didacticiels.
Deux fenêtres sont affichées dans ce dessin. Une vue en plan des points COGO représentant une route existante et une proposition de projet 3D sont affichés dans la fenêtre de gauche. Un dessin de profil en long contenant des profils de terrain naturel et proposés pour la route proposée sont affichés dans la fenêtre de droite.

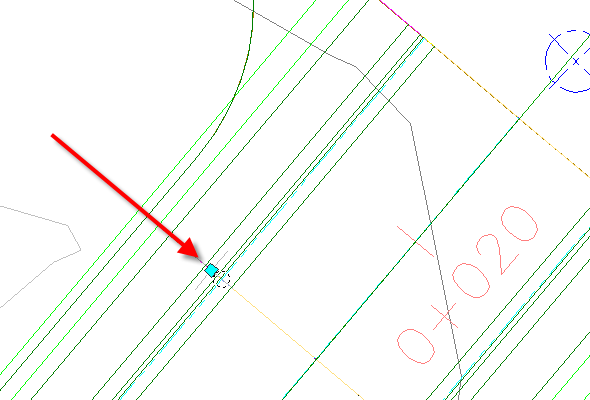

- Dans la fenêtre de gauche, à l'abscisse curviligne 0+025, sélectionnez le bloc à vues multiples représentant un réverbère. Cliquez avec le bouton droit de la souris. Cliquez sur Sélectionner similaire.
Tous les réverbères situés le long de la route proposée du projet 3D sont sélectionnés.
Lorsque vous insérez un bloc à vues multiples dans un dessin, il est créé comme bloc AutoCAD standard. La forme de bloc AutoCAD d'origine du bloc à vues multiples doit être décomposée avant de pouvoir être projetée sur un dessin de profil en long.
- Cliquez sur l'onglet
. - Dans la fenêtre de droite, cliquez sur la grille de dessin de profil en long.
- Dans la boîte de dialogue Projeter les objets dans le profil dessiné, cliquez sur
<définir tous> dans chaque colonne pour spécifier les paramètres suivants : - Style: Projection Without Exaggeration
- Options d'altitude : SurfaceFirst Street Surface
- Style d'étiquette : Object Name Station And Elevation
- Cliquez sur OK.
Les réverbères sont affichés sur le dessin de profil en long.
Projection de points COGO et de polylignes 3D sur un dessin de profil en long

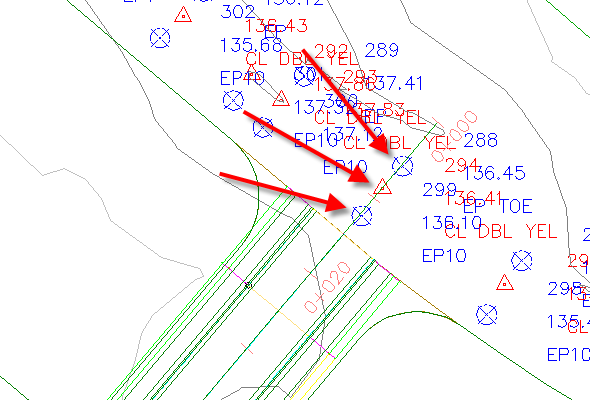

- Dans la fenêtre de gauche, sélectionnez les trois points COGO situés le long de la ligne d'axe de la route proposée.
- Cliquez sur l'onglet .
- Dans la fenêtre de droite, cliquez sur la grille de dessin de profil en long.
- Dans la boîte de dialogue Projeter les objets dans le dessin de profil en long, cliquez sur

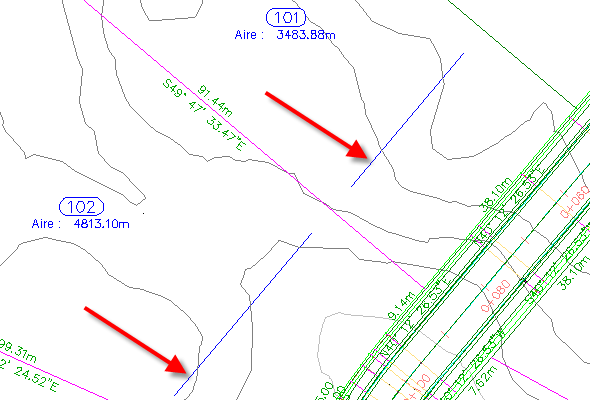

Choisir les objets. - Dans la fenêtre de gauche, effectuez un zoom arrière et sélectionnez chacune des polylignes 3D bleues représentant l'avant des empreintes de construction.
- Appuyez sur la touche ENTREE.
- Dans la boîte de dialogue Projeter les objets dans le dessin de profil en long, sur la ligne
Polylignes 3D, sous Style, cliquez sur <définir tous>. - Dans la boîte de dialogue Sélectionner style de projection, sélectionnez Projection Without Exaggeration.
Conservez le paramètre Options d'altitude sur
Utiliser objet. Dans ce cas, la valeur d'altitude appropriée est une propriété des objets sélectionnés. - Cliquez deux fois sur OK.

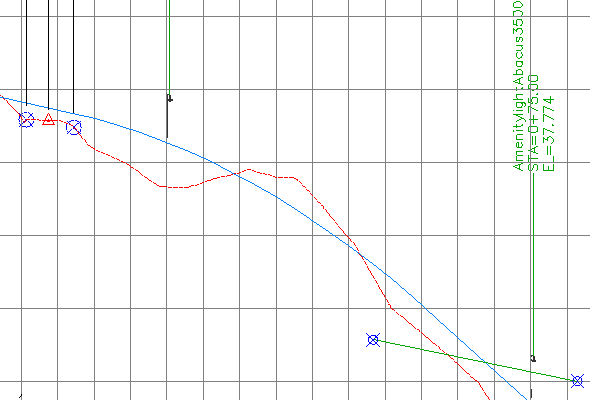

Les points COGO et les polylignes 3D de construction sont affichés dans le dessin de profil en long.
Modification de l'altitude d'un objet projeté

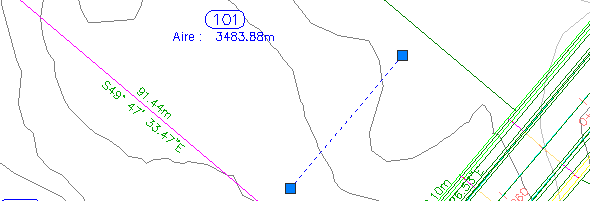

- Dans la fenêtre de gauche, sélectionnez la polyligne 3D dans la parcelle 101.
- Sur la ligne de commande, entrez LISTE.
Dans la fenêtre de texte AutoCAD, notez que les valeurs d'altitude pour les sommets de polyligne sont d'approximativement 38.
- Appuyez sur la touche ENTREE. Fermez la fenêtre de texte AutoCAD.
- Dans la fenêtre de droite, sélectionnez la polyligne 3D qui passe entre les abscisses curvilignes 0+060 et 0+080.
Lorsque vous sélectionnez la polyligne 3D dans le dessin de profil en long, notez que la polyligne 3D bleue est mise en surbrillance dans la vue en plan.

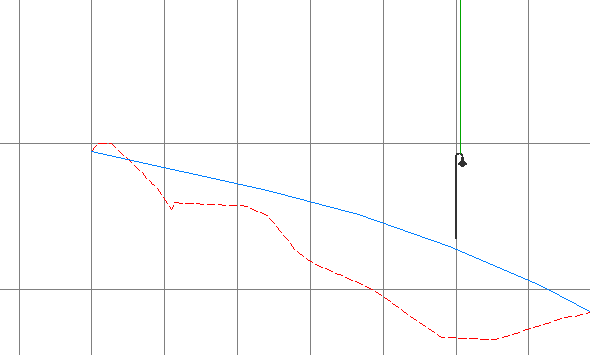

- Faites glisser la poignée de gauche
vers le bas du dessin de profil en long.
- Répétez des étapes 1 et 2 pour examiner la nouvelle valeur d'altitude.
Lorsque vous modifiez une ligne caractéristique du terrain ou une polyligne 3D projetée à l'aide des poignées, l'altitude correspondante de l'objet source est ajustée.
- Appuyez sur la touche ENTREE. Fermez la fenêtre de texte AutoCAD.
Modification de l'affichage d'objets projetés dans le dessin de profil en long
- Dans la fenêtre de droite, sélectionnez la grille du dessin de profil en long. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés du dessin de profil en long.
L'onglet Projections est affiché dans la boîte de dialogue Propriétés du dessin de profil en long. Les options de cet onglet vous permettent de modifier les paramètres utilisés lors de la projection des objets dans le dessin de profil en long.
Remarque :Tout comme pour les autres étiquettes AutoCAD Civil 3D pour modifier les paramètres d'étiquettes, sélectionnez l'étiquette souhaitée, puis utilisez l'onglet contextuel Etiquette sur le ruban.
- Dans l'onglet Projections de la boîte de dialogue Propriétés du dessin de profil en long, désactivez la case Polylignes 3D.
- Cliquez sur Appliquer.
Les polylignes 3D sont supprimées du dessin de profil en long et sont désactivées dans la boîte de dialogue Propriétés du dessin de profil en long.
- Cliquez sur OK.
Approfondissement : Examinez les paramètres de style disponibles pour les objets projetés. Les styles d'objet projetés se trouvent dans la fenêtre d'outils, dans l'onglet Paramètres, pour l'ensemble GénéralStyles polyvalentsStyles de projection. Les styles d'étiquette pour les objets projetés se trouvent dans la fenêtre d'outils, dans l'onglet Paramètres, dans l'ensemble Dessin de profil en longStyles de l'étiquetteProjection.
Pour poursuivre ce didacticiel, passez à l'Exercice 4 : Fragmentation d'un dessin de profil en long.
