Dans cet exercice, vous allez créer un jeu de tabulations le long de l'axe.
Les tabulations définissent les abscisses au niveau desquelles sont effectuées les lignes de profil en travers transversales ainsi que la largeur des lignes de profil en travers à droite et à gauche de l'axe. Un jeu de tabulations est stocké dans un groupe de tabulations pour l'axe. Chaque groupe de tabulations porte un nom unique. Chaque ligne contenue dans le groupe porte un nom unique.
Créer des tabulations
- Ouvrez le fichier Sections-Sample-Lines-Create.dwg qui se trouve dans le dossier des dessins de didacticiels.
- Cliquez sur l'onglet
. - Lors de l'invite Sélectionner un axe, appuyez sur Entrée.
- Dans la boîte de dialogue Sélectionner un axe, sélectionnez Centerline (1). Cliquez sur OK.
La boîte de dialogue Créer un groupe de tabulations s'affiche. Cette boîte de dialogue définit les caractéristiques du groupe de tabulations. Les modèles fournis avec AutoCAD Civil 3D contiennent des styles de lignes et d'étiquettes de lignes prédéfinis pour les tabulations.
- Dans la partie supérieure de la boîte de dialogue Créer un groupe de tabulations, spécifiez les paramètres suivants :
- Style de la tabulation : Road Sample Lines
- Style d'étiquette de la tabulation : Name & Section Marks
- Sous Sélectionner les sources de données à échantillonner, vérifiez que les cases à cocher Echantillon sont activées pour toutes les entrées de la table.
Les sources de données peuvent inclure des surfaces, des modèles de projet 3D et des surfaces de projet 3D. Les différentes surfaces et surfaces de projet 3D génèrent une chaîne de profil en travers unique. L'utilisation du modèle du projet 3D comme source inclut tous les points, liens et formes contenus dans le modèle.
- Réglez les styles de ligne de profil en travers comme suit : Remarque :
Vous pouvez cliquer deux fois sur une cellule Style dans le tableau pour sélectionner le style de ligne de profil en travers.
- TN: Terrain naturel
- Corridor - (1): All Codes
- Corridor - (1) Top : Finished Grade
- Corridor - (1) Datum: Finished Grade
- Cliquez sur OK.
La barre d'outils Outils de la tabulation s'affiche. L'invite de commande Spécifier l'abscisse curviligne s'affiche.
- Dans la barre d'outils, cliquez sur la flèche située à côté du bouton
Méthodes de création de tabulations. Sélectionnez
A partir des abscisses curvilignes du projet 3D. Cette option crée une tabulation au niveau de chaque abscisse curviligne dans le modèle du projet 3D.
- Dans la boîte de dialogue Créer des tabulations - A partir des abscisses curvilignes du projet 3D, indiquez les paramètres suivants :
- Largeur de bande à gauche : 150
- Largeur de bande à droite : 150
- Cliquez sur OK.

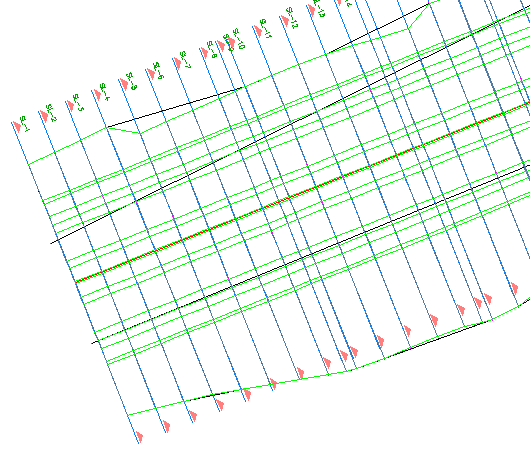

Les tabulations sont créées, et la barre d'outils Outils de la tabulation est disponible pour la définition de lignes supplémentaires, si vous le souhaitez.
- Fermez la barre d'outils Outils de la tabulation.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Création de dessins de profils en travers.
