Exercice 3 : Modification du style d'une bande de données

Dans cet exercice, vous allez apprendre à modifier les données affichées dans une bande de données.

Cet exercice est la suite de l'Exercice 2 : Déplacement d'étiquettes dans une bande de données.

Modification du style d'une bande de données

1. Ouvrez le fichier Profile-6C.dwg qui se trouve dans le dossier des dessins de didacticiels.

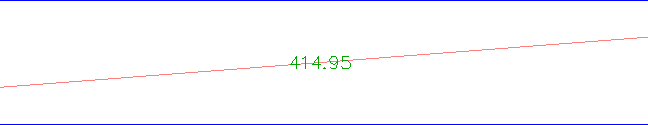

   Notez que dans la partie inférieure, dans la bande Géométrie verticale, les étiquettes des tangentes ascendantes sont masquées par les tangentes.


2. Sélectionnez la grille du profil. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés du dessin de profil en long.
3. Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet Bandes, dans le champ Emplacement, choisissez Bas du dessin de profil en long.
4. Sur la ligne Géométrie verticale, cliquez sur en regard de Géométrie.
5. Dans la zone Sélection du style de bande, cliquez sur Modifier la sélection actuelle.
6. Dans la zone Etiquettes et marques de l'onglet Détails de la bande de la boîte de dialogue Style de la bande de la géométrie verticale, le champ A indique le type d'étiquette de bande sur lequel les outils d'édition se concentrent. Veillez à sélectionner Tangente ascendante.
7. Dans la zone Etiquettes et marques, cliquez sur Composer étiquette.

   La boîte de dialogue Editeur du style d'étiquette contient les options permettant de créer et de modifier des composants d'étiquette. Notez les nombreuses options disponibles pour le format d'étiquette de bande.

8. Dans l'ensemble Texte, définissez la valeur Association sur En bas au centre.
9. Cliquez trois fois sur OK.
10. Dans la boîte de dialogue Propriétés du dessin de profil en long, cliquez sur Appliquer.

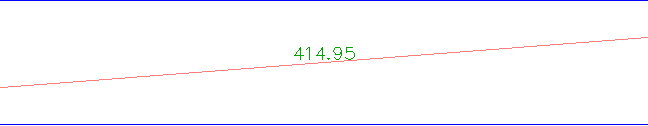

    Notez que dans le dessin, la position de l'étiquette de la tangente ascendante de la bande de données a changé.



    Approfondissement : Modifiez la position de l'étiquette des tangentes descendantes et des courbes à point haut et à point bas.
