Vous pouvez importer des données AutoCAD Civil 3D dans votre modèle InfraWorks en liant un fichier DWG d'AutoCAD Civil 3D en tant que source de données. Un utilisateur AutoCAD Civil 3D peut importer des données de modèle InfraWorks dans AutoCAD Civil 3D en référençant un modèle InfraWorks local ou un fichier IMX exporté à partir d'InfraWorks.
 |
 |

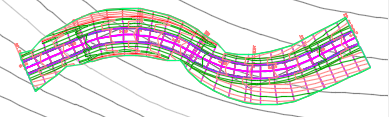

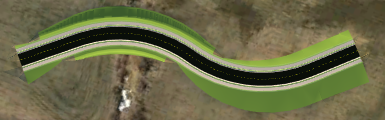

| Détail d'un projet 3D dans un dessin AutoCAD Civil 3D | Conception de route dans InfraWorks à l'aide des données de l'axe et du projet 3D d'un même dessin. |
Résumé du workflow d'échange de données
Dans InfraWorks
- Créez le dessin conceptuel.
Dans AutoCAD Civil 3D
- Ouvrez le modèle (modèle entier ou définissez une zone d'intérêt).
- Sélectionnez les objets du modèle à configurer et insérer dans un dessin Civil 3D.
- Terminez la conception détaillée des objets échangés.
Dans InfraWorks
- Dans InfraWorks, liez le dessin AutoCAD Civil 3D au modèle en tant que fichier de source de données.
- Sélectionnez les types de données à ajouter au modèle et affichez leurs versions converties.
- (Facultatif) Façonnez l'affichage des objets de modèle à l'aide de règles de style personnalisées.
Important :
Reportez-vous à la section A propos de l'échange de données entre AutoCAD Civil 3D et Autodesk InfraWorks
La rubrique d'aide en ligne d'AutoCAD Civil 3D contient des informations importantes et détaillées pour les utilisateurs d'InfraWorks et d'AutoCAD Civil 3D. Cette rubrique inclut des détails sur :
- Le workflow
- La configuration requise pour chaque application
- Les systèmes de coordonnées et unités de mesure
- Deux tableaux répertoriant la conversion des types de données et d'objets entre les applications, avec des remarques sur la manière dont les objets, les paramètres et les restrictions se comportent.
Conceptions de route en lecture seule en cas d'ajout de géométries complexes dans Civil 3D
AutoCAD Civil 3D prend en charge certains éléments géométriques non pris en charge par InfraWorks. Si un axe Civil 3D contient une géométrie non prise en charge dans InfraWorks, la conception de route s'affichera mais ne sera pas modifiable. Vous pouvez effectuer d'autres opérations à l'aide de ces objets tels que l'analyse du site et les story-boards. Pour plus de détails, reportez-vous à la rubrique A propos du comportement des types d'entité de ligne de profil en long et de l'axe lors de l'échange de données entre AutoCAD Civil 3D et InfraWorks.
Si vous souhaitez apporter des modifications aux objets de conception de route importés à partir de Civil 3D, effectuez-les dans le dessin Civil 3D, puis réimportez le dessin révisé dans InfraWorks.
Catalogue de composants des raccords de canalisation Drainage Design
Autodesk Drainage Design for InfraWorks 360 utilise un nouveau catalogue de composants par défaut avec les objets de composant pour raccords de canalisation (bouches d'égout et arrivées d'eau). Si les utilisateurs des deux applications utilisent des pièces du catalogue, ces objets seront alors réimportés dans InfraWorks, InfraWorks ce qui permettra de les afficher de manière réaliste tout en conservant le travail de conception Civil 3D. Le type d'utilitaire doit être défini automatiquement pour que ces objets de drainage puissent être réimportés dans Civil 3D.
Lorsqu'aucune correspondance de composants n'existe dans le catalogue, InfraWorks affiche les objets du raccord de canalisation générique et les objets basés sur le style.
