Personnalisation de l'orientation d'une vue de dessin

Si la liste Orientation ne comprend pas l'orientation de vue souhaitée, définissez une vue de dessin personnalisée. Cliquez sur Modifier l'orientation de la vue dans la boîte de dialogue Vue de dessin et spécifiez une orientation personnalisée dans la fenêtre Vue personnalisée.

1. Ouvrez la boîte de dialogue Vue de dessin :
   • Pour créer une vue, cliquez sur l'onglet Placer les vues le groupe de fonctions Créer Base sur le ruban.

     Sélectionnez ensuite un fichier modèle dans la boîte de dialogue Vue de dessin.

   • Pour modifier l'orientation d'une vue existante, cliquez deux fois sur la vue.
2. Cliquez sur Modifier l'orientation de la vue dans la boîte de dialogue Vue de dessin.
3. Utilisez les commandes de l'onglet Vue personnalisée du ruban pour configurer l'orientation de la vue. Par exemple :
   • Cliquez sur l'onglet Vue personnalisée le groupe de fonctions Naviguer Rotation selon un angle sur le ruban.

     Utilisez ensuite les options de la boîte de dialogue Rotation incrémentielle de la vue pour définir l'orientation du modèle.

   • Cliquez sur l'onglet Vue personnalisée le groupe de fonctions Navigation Afficher la face pour faire pivoter une face du modèle vers le plan de projection.
   • Cliquez sur l'onglet Vue personnalisée le groupe de fonctions Apparence Perspective pour faire pivoter le modèle selon une position de perspective.
     Remarque : Vous pouvez créer une vue de détail à partir d'une vue en perspective, mais aucune autre vue dépendante. Les annotations des vues en perspective sont limitées.
4. Cliquez sur l'onglet Vue personnalisée le groupe de fonctions Quitter Terminer la vue personnalisée pour accepter l'orientation de la vue et fermer la fenêtre Vue personnalisée.
5. Cliquez sur OK pour fermer la boîte de dialogue Vue de dessin.
   Remarque : Si besoin, définissez des options supplémentaires dans la boîte de dialogue Vue de dessin, puis cliquez sur OK.

Conseil : Si le fichier modèle est ouvert, vous pouvez définir la vue dans le modèle et placer la vue dans le dessin en sélectionnant Active dans la liste Orientation.

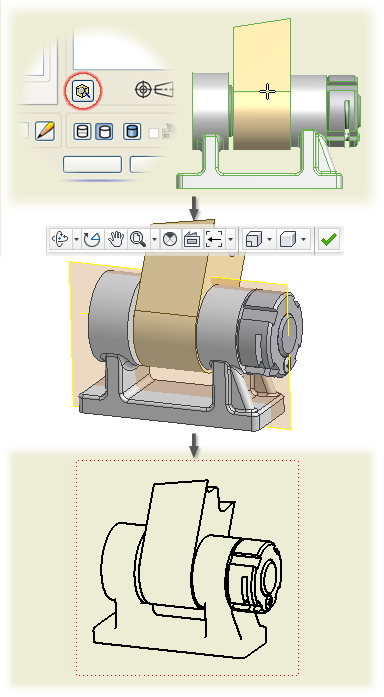

Démonstration du changement d'orientation de la vue

Démonstration de l'alignement de l'orientation d'une vue enfant avec une vue de base
