Création d'une courbe hélicoïdale (esquisse 3D)

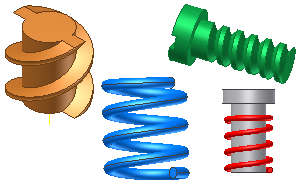

Cliquez sur l'onglet Esquisse 3D le groupe de fonctions Créer Courbe hélicoïdale pour créer une fonction hélicoïdale. qui vous permettra de générer des ressorts hélicoïdaux et des filetages. Utilisez la commande Courbe hélicoïdale pour créer une courbe hélicoïdale pouvant être associée à d'autres entités d'esquisse et servir de trajectoire de balayage complexe.

Remarque : La courbe hélicoïdale est semblable à la commande de la fonction Hélicoïde. La commande Hélicoïde nécessite un contour d'esquisse 2D et un axe pour créer une fonction. La courbe hélicoïdale crée une esquisse 3D. Utilisez une courbe hélicoïdale avec un contour d'esquisse 2D et la commande Balayage pour créer une fonction.

Créer une courbe hélicoïdale de type Pas et révolution

1. Sur le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Esquisse Créer une esquisse 3D.
2. Sur le ruban, cliquez sur l'onglet Esquisse 3D le groupe de fonctions Créer Courbe hélicoïdale.
3. Sélectionnez le type de création Pas et révolution.
4. Entrez les paramètres relatifs au éléments suivants : Diamètre, Pas, Révolution et Conicité.
5. Cliquez dans la fenêtre graphique pour définir le point de départ.
6. Cliquez dans la fenêtre graphique pour spécifier l'extrémité.

Créer une courbe hélicoïdale de type Révolution et hauteur ou Pas et hauteur

1. Sur le ruban, cliquez sur l'onglet Modèle 3D le groupe de fonctions Esquisse Créer une esquisse 3D.
2. Sur le ruban, cliquez sur l'onglet Esquisse 3D le groupe de fonctions Créer Courbe hélicoïdale.
3. Sélectionnez le type de création Révolution et hauteur ou Pas et hauteur.
4. Entrez les paramètres relatifs au éléments suivants : Diamètre, Pas, Révolution et Conicité.
5. Cliquez dans la fenêtre graphique pour définir le point de départ.
6. Cliquez dans la fenêtre graphique pour spécifier l'extrémité.
