Dans la section suivante, vous allez utiliser la nouvelle surface pour scinder la pièce et créer un troisième corps.
-

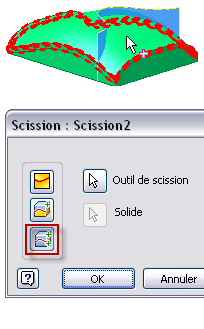

Dans le groupe de fonctions Modifier, cliquez sur la commande Scission. - Dans la boîte de dialogue, choisissez l'option Scission de solide.
- Sélectionnez la surface extrudée comme outil de scission.
- Si un seul corps est visible dans une pièce de plusieurs corps, Inventor sélectionne le corps visible comme solide à inclure. Comme plus d'un corps solide est visible, sélectionnez le corps supérieur pour satisfaire à la sélection.
- Cliquez sur OK pour créer le corps.
Notez qu'il existe maintenant trois corps dans le dossier Corps solides du navigateur.
- Développez le dossier Corps solides du navigateur.
- Cliquez avec le bouton droit sur chaque corps dans le dossier et sélectionnez Propriétés dans le menu contextuel. Modifiez le Style d'apparence du corps pour chaque corps avec une apparence unique.
- Enregistrez le fichier.
