Exercice 3 : Ajouter une étiquette de texte statique

L'annotation indique la vitesse limite de chaque rue, mais elle n'est pas identifiée en tant que telle. Modifiez le gabarit d'annotation que vous avez créé lors de l'exercice précédent. Ajoutez l'étiquette "Speed Limit=" et placez-la au-dessus de l'étiquette d'annotation existante.

Remarque :

Cet exercice fait appel à la carte que vous avez modifiée dans l'Exercice 2 : Associer une annotation à des objets de dessin.

Pour ajouter une étiquette de texte statique

1. Cliquez sur AnnoterAnnotation de carte Définir le gabarit.

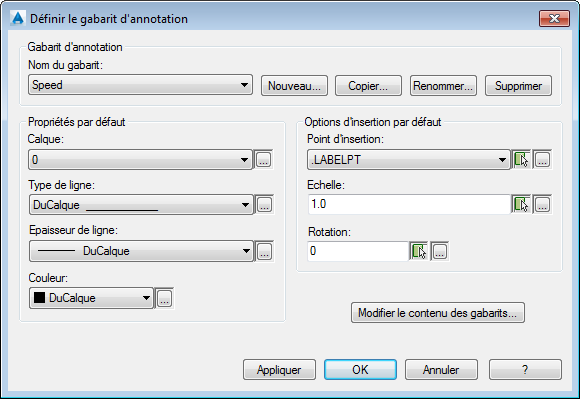

2. Dans la boîte de dialogue Définir le gabarit d'annotation, procédez comme suit :
   • Dans la zone Gabarit d'annotation, sous Nom du gabarit, sélectionnez Speed.
   • Cliquez sur Modifier le contenu des gabarits.


     Cliquez sur Modifier le contenu des gabarits dans le coin inférieur droit de la boîte de dialogue.

3. A l'invite de commande, entrez style et appuyez sur Entrée.


   Dans l'éditeur de bloc, sans cliquer nulle part, tapez style.

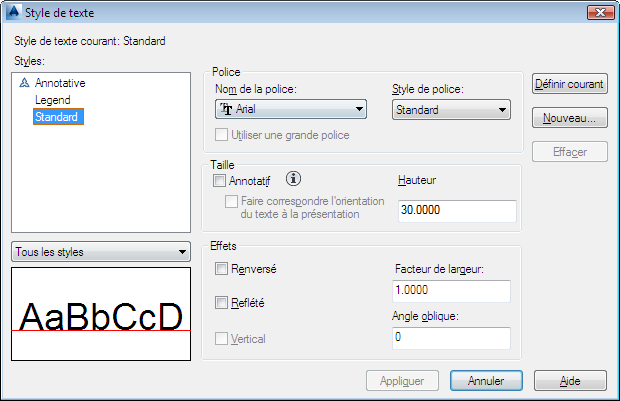

4. Dans la boîte de dialogue Style de texte, procédez comme suit :
   • Dans la zone Taille, sous Hauteur, entrez 30.
   • Cliquez sur Appliquer.


     Donnez à la nouvelle chaîne de texte la même taille que la première.

   • Fermez la boîte de dialogue Style de texte.
5. Entrez dtext et appuyez sur Entrée.


   Cliquez n'importe où dans l'Editeur de blocs et entrez dtext.

6. Dans la fenêtre de l'Editeur de blocs, cliquez au-dessus de la lettre "S" de l'étiquette d'annotation.
7. Appuyez sur Entrée pour accepter la rotation par défaut (0).
8. Dans la zone de texte qui s'affiche, entrez Speed Limit= et appuyez sur Entrée.


   Utilisez les touches Retour arr et Suppr pour corriger le texte selon vos besoins.

9. Cliquez à l'extérieur de la zone de texte. Appuyez ensuite sur Echap pour quitter la commande.
10. Cliquez sur Editeur de blocsOuvrir et enregistrerEnregistrer le bloc.
11. Cliquez sur Editeur de blocsFermerFermer l'éditeur de blocs.

    La boîte de dialogue Définir le gabarit d'annotation s'affiche.

12. Dans la boîte de dialogue Définir le gabarit d'annotation, cliquez sur OK.
13. Enregistrez et fermez le dessin.

Résultat obtenu

Dans la carte AnnotationTutorial.dwg, l'étiquette descriptive s'affiche au-dessus de la vitesse limite.

Pour poursuivre ce didacticiel, passez à la Leçon 2 : Ajout d'étiquettes aux objets.
