Exercice 3 : Ajouter une image raster à un calque du Gestionnaire d'affichage

L'onglet gestionnaire d'affichage du volet Tâches gère la stylisation et l'affichage des éléments de la carte. Les calques du Gestionnaire d'affichage diffèrent de ceux d'AutoCAD, mais leurs fonctions sont similaires. Par exemple, vous pouvez masquer ou afficher les calques du Gestionnaire d'affichage, même s'ils contiennent des images raster et non des objets de dessin.

Dans cette leçon, vous allez ajouter une image raster à un calque du Gestionnaire d'affichage. Vous allez également renommer et masquer le calque de l'image raster.

Didacticiel vidéo

Si vous êtes connecté à Internet, lisez la vidéo pour découvrir comment ajouter une image raster au Gestionnaire d'affichage. Les étapes de cette procédure sont répertoriées sous la vidéo.

Remarque : Cet exercice utilise la carte CITY.dwg que vous avez utilisée dans l'Exercice 1 : Ajuster la luminosité, le contraste et l'estompe.

Pour ajouter une image à un nouveau calque du Gestionnaire d'affichage

  1. Si vous avez fermé la carte CITY.dwg, rouvrez-la.
  2. Dans l'onglet gestionnaire d'affichage du volet Tâches, sélectionnez DonnéesAjouter les données du dessinImage raster.
  3. Dans la boîte de dialogue Sélectionner des images, cochez la case située en regard de REDDING_DRG.
  4. Cliquez sur OK.

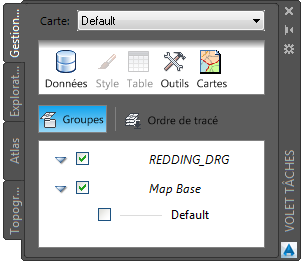

    Dans le Gestionnaire d'affichage, REDDING_DRG est désormais répertorié en tant que calque.

  5. Dans le Gestionnaire d'affichage, cliquez avec le bouton droit de la souris sur le calque REDDING_DRG et sélectionnez Renommer.
  6. Tapez REDDING_RASTER, puis appuyez sur Entrée.
  7. Cliquez sur Enregistrer.
  8. Dans le Gestionnaire d'affichage, désactivez la case du calque REDDING_RASTER.

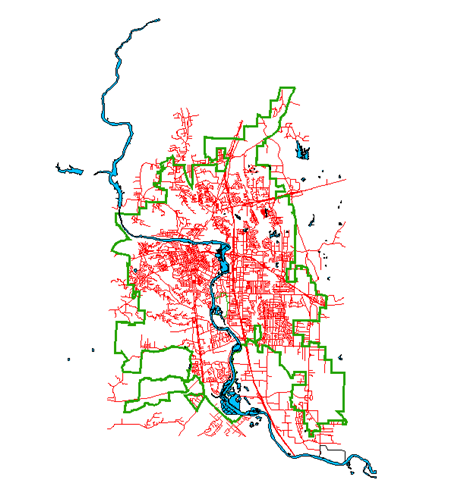

    L'image raster disparaît du dessin.

Résultat obtenu

Vous avez ajusté l'apparence de l'image dans votre carte, sans modifier le fichier de l'image. Vous avez ajouté l'image à un calque du Gestionnaire d'affichage, afin de pouvoir l'afficher et la masquer facilement.

Pour poursuivre ce didacticiel, passez à la Leçon 6 : Partage d'une carte.
