Lorsque vous créez la fenêtre, elle affiche l'intégralité de la carte. Vous pouvez aussi effectuer un zoom avant pour afficher un détail de cette tuile de la carte.
Didacticiel vidéo
|
Si vous êtes connecté à Internet, lisez la vidéo pour découvrir comment modifier le contenu de la fenêtre. Les étapes de cette procédure sont répertoriées sous la vidéo. |
Remarque : Cet exercice fait appel à la carte que vous avez modifiée dans l'exercice précédent.
- L'onglet de présentation contenant la fenêtre que vous avez créée au cours de l'exercice précédent doit toujours être affiché. Si ce n'est pas le cas, rouvrez-le.
- Cliquez deux fois dans la nouvelle fenêtre.
- Utilisez les commandes de zoom et de panoramique AutoCAD Map 3D pour afficher la zone de cette tuile de carte qui vous intéresse.
Dans cet exemple, les routes ont été stylisées afin d'afficher un style composé lorsqu'un zoom avant est effectué sur la carte. Pour savoir comment procéder, voir la rubrique "Création d'une carte" dans la Leçon 3 : Modification de l'affichage en fonction du niveau de zoom.
Remarque : Dans un cas réel, votre carte peut comporter de nombreux calques et votre encart peut contenir trop de données pour être réellement utile. La commande AutoCAD GELCALQUE permet de supprimer les calques inutiles et de simplifier l'encart. Reportez-vous à l'aide d'AutoCAD pour plus d'informations.
Résultat obtenu

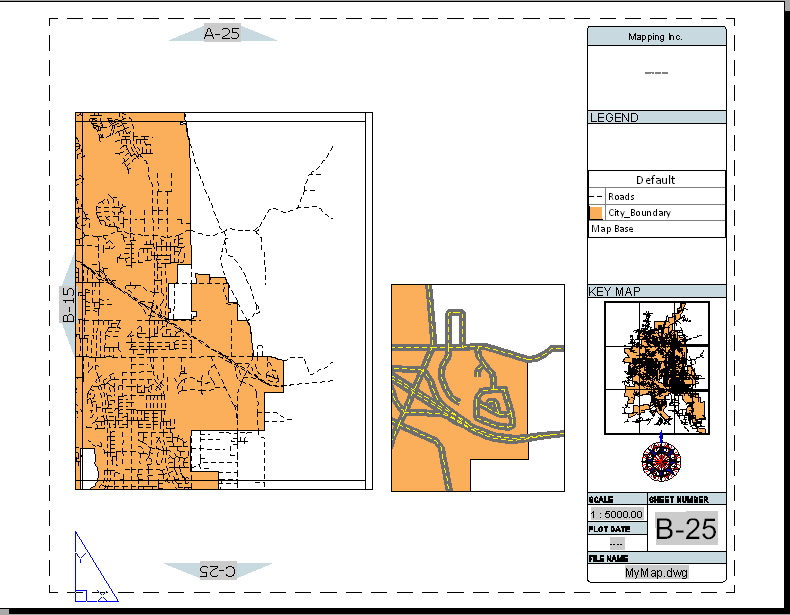

Vous avez créé un encart sur une tuile de carte et l'avez utilisé pour afficher une vue en gros plan d'un détail de la carte.
Pour poursuivre ce didacticiel, passez à la leçon 5 : Publication de l'atlas.
