Pour valider une topologie de surfaces, vérifiez l'absence d'erreurs dans les données des tables de support de topologie. Les erreurs de topologie peuvent concerner des polygones qui se chevauchent ou des centres de gravité sans polygones.
Pour vérifier une topologie de surfaces
- Dans l'explorateur de modèles métiers, cliquez sur
Explorateur de modèles métiers. - Dans l'explorateur de modèles métiers, développez l'élément Topologies.
- Cliquez avec le bouton droit de la souris sur une topologie de surfaces, puis cliquez sur Vérificateur de topologie.
Dans la fenêtre qui s'affiche, chaque type d'erreur de topologie se trouve dans un noeud spécifique.
- Développez les noeuds et les éléments pour obtenir plus de détails.
Au niveau de l'objet, le FID et le nom de la classe d'objets sont affichés. Cliquez deux fois sur un élément pour afficher les informations sur l'objet relatives au message d'erreur.
Remarque :Vous devez activer le double-clic dans les options de l'application. Voir Définition des options d'applications.
Les types d'erreur suivants peuvent s'afficher :
- Le centre de gravité n'est doté d'aucune surface : un objet centre de gravité se trouve en dehors de toute surface. Ceci peut être dû à une erreur de type "La ligne ne se trouve pas dans une boucle fermée".
- La ligne ne se trouve pas dans une boucle fermée : les arêtes d'une topologie de surfaces doivent former un polygone fermé. Toute ligne ne faisant pas partie d'un polygone valide est répertoriée ici. Ceci peut être dû à une erreur de type "Les lignes se croisent ou se touchent" ou "La ligne se chevauche ou se touche elle-même".
- Les lignes se croisent ou se touchent : une arête croise ou touche une autre ligne.
- La ligne se chevauche ou se touche elle-même : les lignes se chevauchent ou se touchent elles-mêmes.
- Le centre de gravité est doté d'une géométrie nulle : le centre de gravité n'est doté d'aucune géométrie (aucune coordonnée).
- La ligne est dotée d'une géométrie nulle : l'arête n'est dotée d'aucune géométrie (aucune coordonnée).
- La surface présente des erreurs : les polygones incorrects sont enregistrés dans la table système _TSER. La cause de cette erreur peut-être l'une des suivantes :
- La ligne comporte plus de {0} sommets : l'arête comporte un grand nombre de sommets.
- La ligne est dotée de sections en double : l'arête comporte une section qui a été numérisée deux fois (principalement en amont – en aval – en amont).
- La ligne est dotée de points adjacents : l'arête comporte au moins deux points adjacents qui se trouvent plus proches que la tolérance.
- Au moins deux anneaux se touchent : un anneau extérieur et un anneau intérieur ou deux anneaux intérieurs se touchent.
- Coordonnées hors des limites spatiales : les coordonnées se trouvent en dehors des limites spatiales.
- La surface possède plusieurs centres de gravité : la surface possède plus d'un centre de gravité. Développez les éléments de la surface pour voir les centres de gravité.
- Effectuez l'une des opérations suivantes :
- Sélectionnez une erreur et cliquez sur
. Tous les objets qui se trouvent sous l'élément sélectionné sont mis en surbrillance. Pour supprimer la surbrillance, cliquez sur
.
Zoomez sur l'objet en surbrillance sur la carte. Vous pouvez également cliquer sur Zoom par clic pour zoomer automatiquement sur un objet lorsque vous cliquez dessus.
Ouvrez le formulaire de classe d'objets pour afficher les informations relatives à l'objet.
Supprimez l'objet sélectionné de la base de données.
Créez des centres de gravité manquants pour le polygone sélectionné. Cet outil n'est disponible que si un polygone ne dispose pas de centre de gravité.
Trouvez des lignes sécantes qui n'ont pas été détectées par le vérificateur de topologie standard. Cet outil concerne de rares cas de lignes qui se coupent sans provoquer de problèmes de polygones. Son exécution risque d'être assez lente.

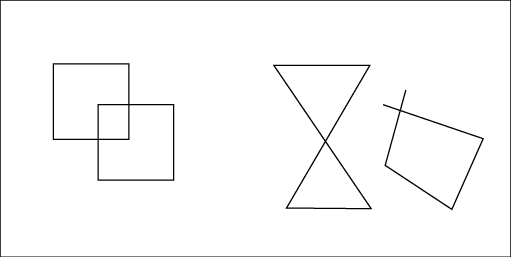

Les polygones de gauche peuvent être détectés uniquement à l'aide de l'option Rechercher les lignes sécantes. Les polygones de droite sont détectés à l'aide du vérificateur de topologie standard.
- Sélectionnez une erreur et cliquez sur
- Une fois que vous avez réparé les erreurs de topologie, cliquez sur
pour vérifier qu'il ne reste aucune erreur.
