Boîtes de dialogue et menus de construction

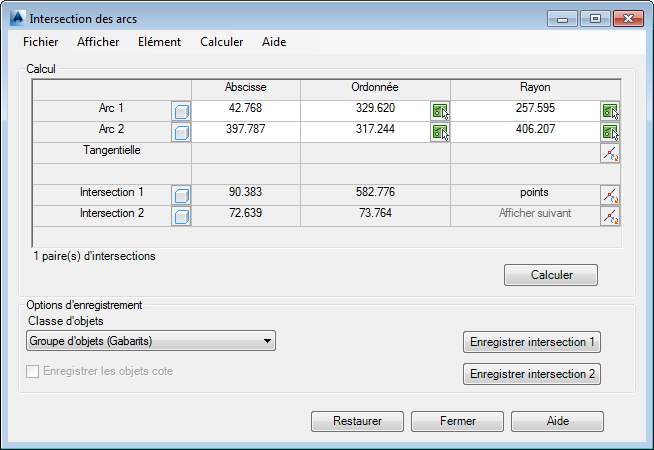

Les différents contrôles et composants de la boîte de dialogue Intersection des arcssont illustrés dans la capture d'écran ci-dessous.

Boîte de dialogue de construction

Les boîtes de dialogue de construction incluent les éléments suivants :

Elément	Description
Zone de texte blanche	Editez cette zone pour modifier des valeurs.
Menu contextuel	Cliquez sur une zone de texte avec le bouton droit de la souris dans les boîtes de dialogue de construction pour afficher le menu contextuel correspondant.
Zone de texte grise	Affiche le résultat des calculs.
Liste déroulante Classe d'objets	Pour sélectionner la classe d'objets et enregistrer l'objet calculé (classe d'objets point ou polyligne). Toutes les classes d'objets relatives à l'espace de travail apparaissent dans cette liste. Par exemple, si le résultat est un point, ce sont les classes d'objets point qui apparaissent.
	Pour passer au dessin et sélectionner un élément. Vous pouvez également acquérir des distances, mais pas des angles ni des projections orthogonales.
	Pour changer l'orientation de l'élément ou basculer entre deux résultats possibles.
	Met en surbrillance un résultat ou un élément de construction.
	Pour modifier ou déterminer une valeur d'abscisse dans le dessin.
Créer	Pour restaurer toutes les entrées et lancer un nouveau calcul. A l'invite, indiquez les éléments requis.
Calculer	Pour lancer un calcul, par exemple suite à la modification de certains paramètres. Avec l'option Calculer, le résultat n'est pas enregistré dans la base de données, mais l'affichage du dessin est mis à jour.
Enregistrer	Pour enregistrer le résultat dans la base de données. Si le calcul renvoie plusieurs résultats, vous pouvez enregistrer le premier ou le second résultat.
Enregistrer les objets cote	Enregistre automatiquement la cotation des objets calculés. Disponible pour les fonctions Calcul orthogonal et Intersection des arcs. Utilisez les options COGO et cotation du modèle métier pour spécifier les classes d'objets de cotation. Voir Définition des options COGO et cotation du modèle métier. Cette option est disponible si le modèle métier contient l'extension Cotation et si les options COGO et cotation ont été définies et enregistrées.
Restaurer	Bouton permettant de restaurer toutes les entrées et de lancer un nouveau calcul.
Fermer	Bouton permettant de fermer la boîte de dialogue et de quitter le calcul.
Ligne Etat	Indique le nombre d'intersections ou de tangentes pour le calcul.
