Générer le système d'alimentation

Créez un outil à deux plaques, et générez le système d'alimentation pour les modèles dans le moule multi-empreintes différentes.

1. Cliquez sur (onglet Géométrie > groupe de fonctions Moule > Définition du plan de joint). La boîte de dialogue Définition du plan de joint apparaît et le modèle est orienté vers une vue de dessous.

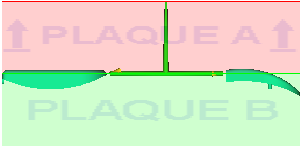

2. Saisissez 28 mm dans la zone Profondeur Z du plan, puis cliquez sur Appliquer pour déplacer le plan de joint, comme indiqué ci-dessous.


3. Cliquez sur Fermer pour quitter la boîte de dialogue Définition du plan de joint. Nous utiliserons les propriétés du moule par défaut dans ce didacticiel.
4. Cliquez sur (onglet Géométrie > groupe de fonctions Moule > Taille du moule). La boîte de dialogue Propriétés du moule s'affiche.
5. Dans la section Épaisseur de la plaque, définissez les valeurs suivantes :

   Plaque A : 75 mm

   Plaque B : 75 mm

6. Cliquez sur OK pour appliquer les modifications et quitter la boîte de dialogue Propriétés du moule.
7. Maintenant que les propriétés du plan de joint et du moule ont été définies, vous pouvez créer le système d'alimentation pour votre moule. Cliquez sur (onglet Géométrie > groupe de fonctions Système d'alimentation > Assistant système d'alimentation). La boîte de dialogue Assistant système d'alimentation apparaît.
8. Dans la section Carotte,
   1. Saisissez -70 dans la zone de texte X et 45 dans la zone de texte Y pour définir la position de la carotte.
   2. Cliquez sur Parcourir à droite de la zone de texte Propriétés. La boîte de dialogue de définition de la carotte apparaît.
   3. Sélectionner

      Type de carotte :	Froid
      Forme de la carotte :	Conique circulaire
      Diamètre de début (1) :	3
      Diamètre de fin (2) :	6

   4. Cliquez sur OK pour appliquer vos modifications et retourner à la boîte de dialogue Assistant système d'alimentation, ou Fermer si les propriétés n'ont pas besoin d'être modifiées.
9. Dans la section Canaux d'alimentation,
   1. Cliquez sur Parcourir à droite de la zone de texte Propriétés. La boîte de dialogue de définition du canal d'alimentation apparaît.
   2. Sélectionner

      Type de canal d'alimentation :	Froid
      Forme du canal d'alimentation :	Circulaire
      Diamètre (1) :	5

   3. Cliquez sur OK pour appliquer vos modifications et retourner à la boîte de dialogue Assistant système d'alimentation, ou Fermer si les propriétés n'ont pas besoin d'être modifiées.
10. Dans la section Seuils,
    1. Cliquez sur Parcourir à droite de la zone de texte Propriétés. La boîte de dialogue de définition du seuil apparaît.
    2. Sélectionner

       Type de seuil :	Froid
       Forme du seuil :	Rectangulaire
       Largeur (1) :	3
       Epaisseur (2) :	1
       Orientation :	Horizontale par longueur
       Longueur horizontale :	4

    3. Cliquez sur OK pour appliquer vos modifications et retourner à la boîte de dialogue Assistant système d'alimentation, ou Fermer si les propriétés n'ont pas besoin d'être modifiées.
11. Dans la boîte de dialogue Assistant système d'alimentation, sélectionnez Étoile dans le menu déroulant Disposition.
12. Cliquez sur OK. Le système d'alimentation est créé.



Dans la tâche suivante, vous allez essayer le système d'alimentation développé.
