Pour accéder à cette boîte de dialogue, exécutez une analyse Gauchissement, sélectionnez la page Gauchissement du volet Résumé puis cliquez sur Indicateur de gauchissement, tous les effets.
Conseil : Vous pouvez également accéder à cette boîte de dialogue en cliquant sur
().
(). La partie supérieure de cette boîte de dialogue vous permet de définir les coordonnées X, Y et Z pour les points utilisés pour définir le gauchissement dans le modèle.
Il existe deux modes d'affichage pour le gauchissement :
Plan d'ancrage
- L'option Plan d'ancrage vous permet de définir trois points sur votre modèle définissant le plan d'ancrage utilisé pour calculer le gauchissement du modèle.
- Le premier point défini est le point d'ancrage.
Il est contraint dans toutes les directions
(X, Y, Z). - Le deuxième point défini est contraint pour se déplacer uniquement dans la direction
(X). - Le troisième point défini est contraint pour se déplacer dans la direction
(X et Y).
Conseil : pour redimensionner les icônes du plan d'ancrage, maintenez enfoncée la touche Maj., cliquez avec le bouton gauche de la souris tout en le maintenant appuyé, et montez et descendez le curseur sur l'écran. Vous pouvez aussi sélectionner un ancre et le faire glisser vers un nouvel emplacement. - Le premier point défini est le point d'ancrage.
Meilleur ajustement

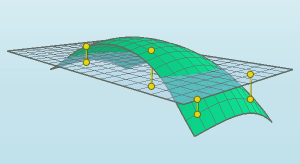

- L'option Meilleur ajustement permet de définir une surface non gauchie à partir de laquelle le déplacement et le mouvement minimum est nécessaire, comme une surface d'assemblage. Aucune limite n'est définie pour le nombre de points de référence pour cette surface.
La section Déplacement nominal max. de cette boîte de dialogue sert à spécifier le déplacement hors plan maximal autorisé dans la pièce, En vue d'évaluer le niveau de gauchissement dans les différentes régions du modèle.
| Plan d'ancrage | Permet d'utiliser un plan d'ancrage pour mesurer le déplacement de la pièce. |
| Meilleur ajustement | Permet d'utiliser la technique Meilleur ajustement pour mesurer le déplacement de la pièce. |
| Coordonnées X, Y et Z | Cliquez sur le modèle ou saisissez les coordonnées X, Y et Z des trois points sur votre modèle qui seront utilisés pour calculer le déplacement de la pièce. |
| Liste des points de référence | Contient la liste de tous les points de référence spécifiés. |
| Ajouter | Permet d'ajouter des coordonnées X, Y et Z à la liste des points de référence. |
| Supprimer | Permet de supprimer les coordonnées sélectionnées de la liste des points de référence. |
| Modifier | Permet de modifier les coordonnées sélectionnées. |
| Déplacement nominal maximal | Permet de spécifier la valeur de déplacement hors plan maximal autorisé à utiliser dans l'évaluation du gauchissement. |
| Revenir à la valeur par défaut | Permet de rétablir la valeur par défaut de Déplacement nominal maximal. |
