Création des lignes de refroidissement

Dans cette tâche, vous allez créer des lignes de refroidissement à l'aide d'un assistant, puis vous allez modifier les circuits de refroidissement créés.

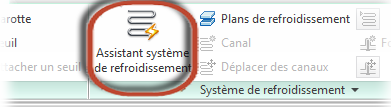

1. Cliquez sur Accueil > Géométrie > Système de refroidissement > Assistant système de refroidissement.

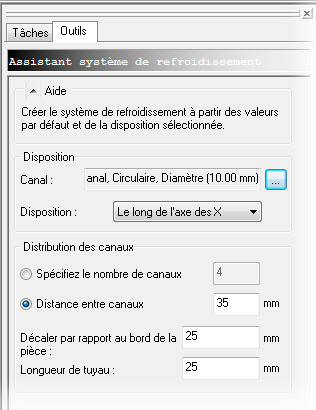

2. Assurez-vous que le diamètre du canal est de 10 mm.

3. Assurez-vous que la présentation est le long de l'axe des X.

4. Cliquez sur Distance entre canaux, puis spécifiez une distance de 35 mm.

5. Entrez un décalage par rapport au bord de la pièce de 25 mm.

6. Entrez une longueur de tuyau de 25 mm.

7. Cliquez sur OK.



8. Faites pivoter la pièce à 0 0 0 de façon à voir la face AVANT de l'outil ViewCube.



   Observez comment les canaux de refroidissement (en bleu) se trouvent à l'intérieur de l'esquisse du moule et les tuyaux à l'extérieur.

9. Cliquez sur Affichage > Visibilité > Visibilité des objets.

10. Cliquez en dehors de l'esquisse du moule.

11. Cliquez sur l'outil Sélectionner dans la barre d'outils de navigation.

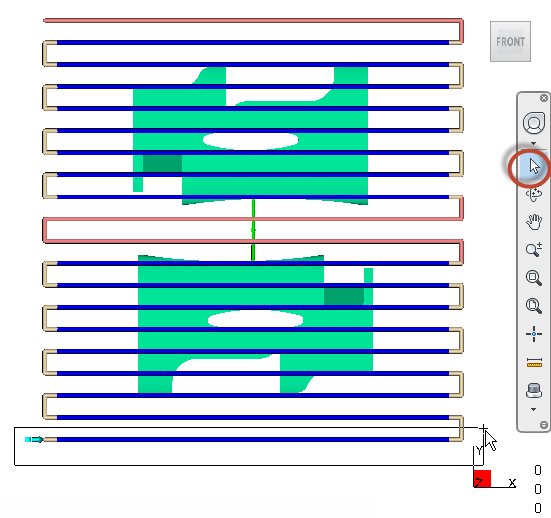

12. Sélectionnez les deux canaux situés les plus à l'extérieur et les plus à l'intérieur ainsi que les tuyaux qui les raccordent, comme indiqué. Enfoncez la touche Ctrl pour sélectionner plusieurs éléments.



13. Appuyez sur la touche Supprimer. Il existe huit canaux sur chaque pièce et deux circuits, un de chaque dans l'empreinte et le noyau. Les circuits sont maintenant divisés en deux.

14. Sélectionnez le tuyau du milieu pour chaque empreinte pour diviser les circuits en deux.

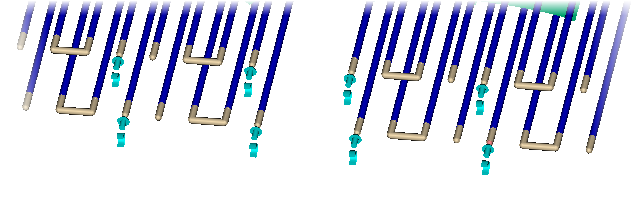

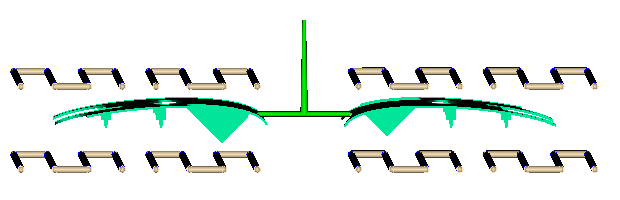

    Les huit circuits que vous avez crées sont indiqués ci-dessous.



15. Faites pivoter le modèle de façon à voir clairement chaque entrée et sortie du circuit.

16. Cliquez sur Géométrie > Système de refroidissement > Entrées du liquide de refroidissement.



17. Cliquez sur l'extrémité des tuyaux aux emplacements indiqués pour créer huit entrées de liquide de refroidissement.
