L'Aperçu du remplissage est une représentation préalable à l'analyse de la façon dont la pièce va être remplie.
L'Aperçu du remplissage s'affiche une fois qu'un point d'injection a été placé sur le modèle et que la case Aperçu du remplissage du volet Tâches de l'étude a été cochée. Les résultats Aperçu du remplissage sont mis à jour chaque fois que vous repositionnez ou ajoutez un point d'injection.

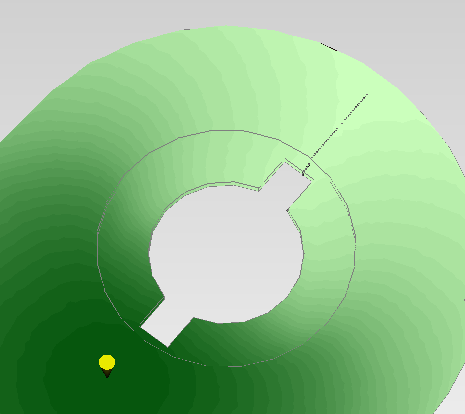

L'Aperçu du remplissage affiche les informations suivantes :
- Une représentation en dégradé du temps de remplissage – plus la couleur est claire, plus cette section de la pièce a été remplie tard.
- Des petits points noirs qui représentent les lignes de soudure dans leur ensemble.
L'Aperçu du remplissage n'est disponible que dans les conditions suivantes :
- Le type de moule est défini sur Pièce seulement.
- Un point d'injection a été défini.
- L'option Aperçu du remplissage du volet Tâches de l'étude a été sélectionnée.
- L'étude n'a pas été analysée.
- La pièce ne peut pas inclure de canaux d'alimentation, de systèmes d'alimentation et de refroidissement.
- Les modèles multi-empreintes ne sont pas pris en charge.
- Les plans de coupe ne fonctionnent pas avec l'Aperçu du remplissage.
- L'épaisseur absolue d'une section quelconque de la pièce doit être supérieure à 0,1 mm.
Remarque : Un Aperçu du remplissage ne détectera pas les remplissages incomplets ; vous devez exécuter une analyse Remplissage pour déterminer cela.
Utilisation de ce résultat
Il est possible d'ajouter et d'ajuster les points d'injection et d'évaluer l'impact de ces choix en temps réel. La possibilité d'obtenir des informations rapides sur les emplacements des lignes de soudure et un surcompactage éventuel, avant de lancer une analyse, raccourcit le temps de développement global du cycle.
Points à considérer
Lorsque vous visualisez le résultat Aperçu du remplissage, vérifiez les points suivants :
- Les lignes de soudures peuvent avoir un impact sur la résistance structurelle de la pièce et peuvent être considérées comme des défauts visuels lorsqu'elles ne sont pas situées au bon endroit. L'ajustement des points d'injection peut déplacer les lignes de soudure vers une position moins critique. Si les lignes de soudure constituent un problème, exécutez une analyse de remplissage afin de déterminer plus précisément la qualité des lignes de soudure.
- Pour éviter le surcompactage et les problèmes de gauchissement qui en résultent, les extrémités d'une pièce doivent être remplies en même temps. Lorsque cela est possible, ajustez les points d'injection pour obtenir un remplissage régulier.
