Duplication de la pièce

Dans cette tâche, vous allez dupliquer la pièce pour créer un outil à deux empreintes.

1. Cliquez sur Accueil > Type de moule > Multi-empreintes.

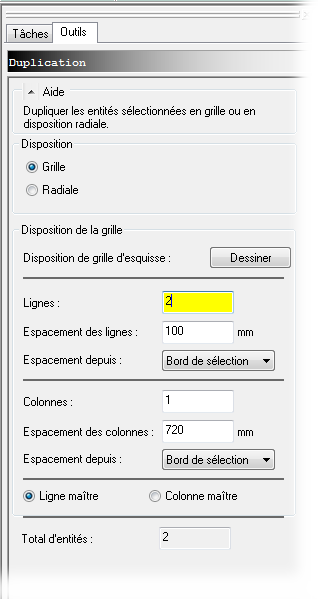

2. Cliquez sur Accueil > Géométrie > Dupliquer la présentation.

   1. Entrez 2 lignes.

   2. Entrez 100 mm d'espacement des lignes.

   3. Sélectionnez l'espacement Bord de sélection.

   4. Entrez 1 colonne.

   5. Cliquez sur OK.

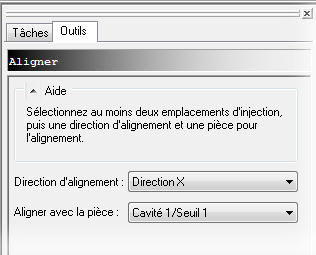

3. Cliquez sur Géométrie > Présentation > Aligner.

   1. Sélectionnez Direction X pour Direction d'alignement.

   2. Maintenez la touche CTRL enfoncée et sélectionnez les deux points d'injection.

   3. Sélectionnez Empreinte 1/Seuil 1 dans le champ Aligner avec la pièce.

   4. Cliquez sur OK.
