Paramètres de processus d'entrée

Dans cette tâche, vous allez utiliser l'entrée des paramètres de processus et effectuer l'analyse.

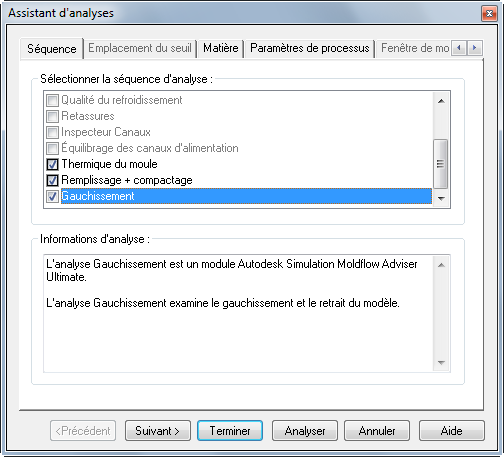

1. Cliquez sur Accueil > Configuration du processus de moulage > Assistant d'analyses.

2. Désactivez la case à cocher Remplissage.

3. Cochez la case Thermique du moule.

4. Cochez la case Remplissage + compactage.

5. Cochez la case Gauchissement.

6. Cliquez sur Suivant.

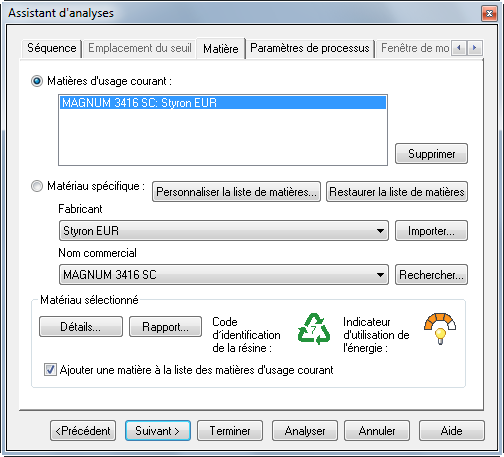

7. Assurez-vous que la matière est Styron EUR, Magnum 3416 SC, puis cliquez sur Suivant.

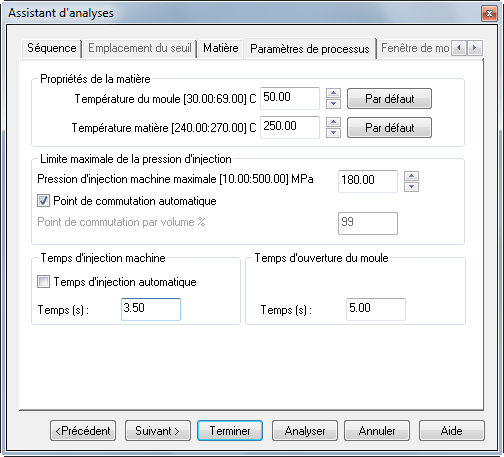

8. Assurez-vous que la température du moule est de 50 °C.

9. Assurez-vous que la température matière est de 250 °C.

10. Assurez-vous que le temps d'injection est de 3,5 secondes.

11. Assurez-vous que le temps d’ouverture du moule est de 5 secondes, puis cliquez sur Suivant.

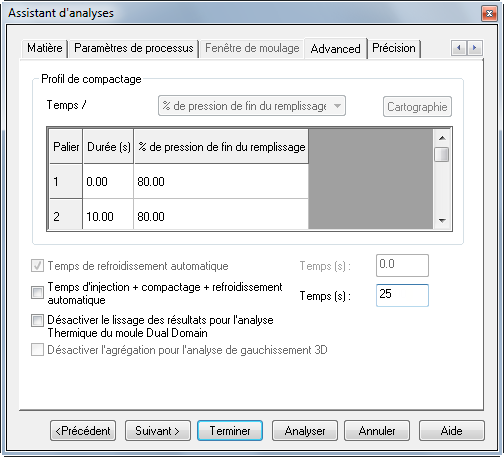

12. Assurez-vous que le contrôle du profil de compactage est de % de pression de fin du remplissage.

13. Assurez-vous que le profil est 0 - 80, 10 - 80.

14. Entrez 25 secondes pour Temps d'injection + compactage + refroidissement.



15. Cliquez sur Analyser.

16. Lorsque l'analyse est terminée, cliquez sur Résumé pour fermer le groupe de fonctions Résumé.
