Pour lier des plans de coupe

Pour lier des plans de coupe

1. Cliquez sur l'onglet Outils de coupe le groupe de fonctions Mode Plans .
2. Pour activer les plans souhaités, cliquez sur la liste déroulante Plan actuel du groupe de fonctions Paramètres de plans, puis sur les icônes en forme d'ampoule correspondantes.

   Lorsqu'une ampoule est allumée, le plan de coupe correspondant est activé et traverse le modèle dans la vue de la scène.


3. Dans le groupe de fonctions Paramètres de plans, cliquez sur Relier les plans de coupe. Tous les plans activés sont désormais liés dans une section.
4. Si le gizmo de déplacement n'est pas visible dans la vue de la scène, cliquez sur Déplacer dans le groupe de fonctions Transformer .

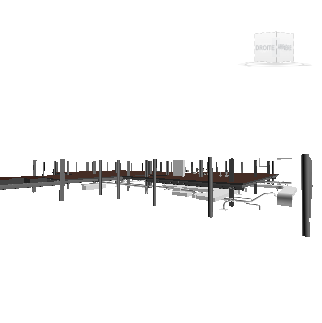

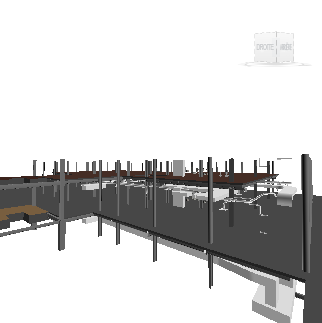

5. Faites glisser le gizmo afin de déplacer le plan de coupe actuel. Le déplacement simultané de tous les plans de coupe crée une section à travers le modèle.
6. Facultatif : cliquez sur l'onglet Outils de coupe le groupe de fonctions Enregistrer Enregistrer le point de vue afin d'enregistrer le point de vue coupé actuel.

Remarque : Vous pouvez cliquer sur l'onglet Animation le groupe de fonctions Créer Enregistrer afin de créer une animation de point de vue présentant la section du modèle.
