Une annotation est un texte placé dans un dessin pour décrire un composant ou une ligne. Elle affiche les propriétés ou les données d'étiquetage du composant ou de la ligne en question.

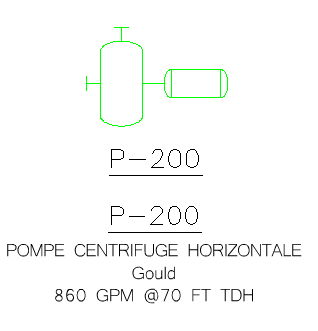

Voici un exemple d'une pompe centrifuge horizontale annotée avec une étiquette de pompe et une Etiquette d'informations de pompe :
Les annotations sont associées aux propriétés ou aux données du composant ou de la ligne. Si les données sont modifiées, l'annotation est mise à jour en conséquence. Toutefois, toutes les annotations ne sont pas liées visuellement au composant ou à la ligne. Vous pouvez ajouter des annotations autonomes, qui ne sont pas déplacées dans le dessin lorsque vous déplacez un composant ou une ligne, ou des annotations liées, qui se déplacent avec l'élément associé. Les annotations liées peuvent inclure une bulle d'instrument ou une étiquette d'informations.
Certaines annotations (par exemple, le diamètre nominal d'un robinet) s'affichent automatiquement, d'autres doivent être expressément insérées dans un dessin.
Il n'est pas nécessaire que les composants et les lignes aient des données d'étiquette avant que vous les annotiez. Par exemple, vous pouvez annoter un élément pour en afficher le diamètre nominal, le fabricant, etc.
