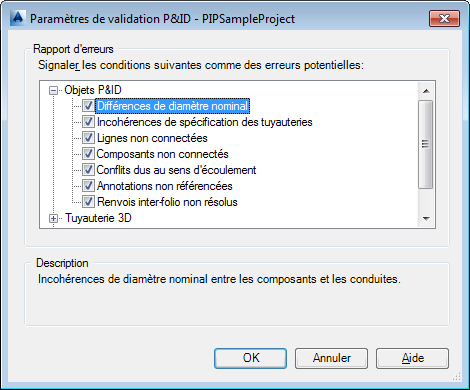

Boîte de dialogue Paramètres de validation P&ID

Détermine les types d'erreurs signalés.

 Ruban : Début onglet Valider Configuration de la validation (pour l'espace de travail P&ID)

 Menu contextuel : Gestionnaire de projets Cliquez avec le bouton droit sur le noeud du projet Paramètres de validation

 Entrée de commande : validateconfig

Rapport d'erreurs

Détermine les types d'erreurs signalés par la validation.

Objets P&ID

Indique quels types d'erreurs d'objets P&ID sont signalés. Les options suivantes sont disponibles :

• Différences de diamètre nominal Identifie les incohérences de diamètre nominal dans les composants et les lignes.
• Incohérences de spécification. Identifie les incohérences dans les spécifications des composants et des lignes.
• Lignes non connectées. Identifie les lignes qui ne sont pas connectées à des composants ou n'ont pas de symbole de terminaison.
• Composants non connectés. Identifie les composants qui ne sont pas connectés à une ligne au niveau de tous les points d'attache. Si un composant n'a pas de point d'attache, au moins une ligne doit y être connectée.
• Conflits dus au sens d'écoulement. Identifie les erreurs de sens d'écoulement des matériaux dans les lignes.
• Annotations non référencées. Identifie les annotations qui ont été déplacées au-delà de la tolérance des composants associés.
• Renvois inter-folio non résolus. Identifie les renvois inter-folio qui ne continuent pas sur un autre dessin du même projet.

Objets AutoCAD de base

Indique quels types d'erreurs AutoCAD sont signalés. Les options suivantes sont disponibles :

• Tous les objets AutoCAD. Identifie la présence de types d'objets AutoCAD pouvant être erronément interprétés comme des symboles P&ID.
• Lignes. Identifie les lignes AutoCAD qui pourraient être erronément interprétées comme des lignes schématiques P&ID.
• Polylignes. Identifie les polylignes AutoCAD qui pourraient être erronément interprétées comme des lignes schématiques P&ID.
• Cercles. Identifie les cercles AutoCAD qui pourraient être erronément interprétés comme des bulles d'instrument.
• Annotations. Identifie les textes, textes multilignes, lignes de repère, cotes, attributs et tables AutoCAD qui pourraient être erronément interprétés comme des annotations P&ID.
• Blocs. Identifie les Xréfs, blocs et blocs dynamiques AutoCAD qui pourraient être erronément interprétés comme des composants P&ID.

Description

Fournit des informations sur la condition d'erreur sélectionnée.
