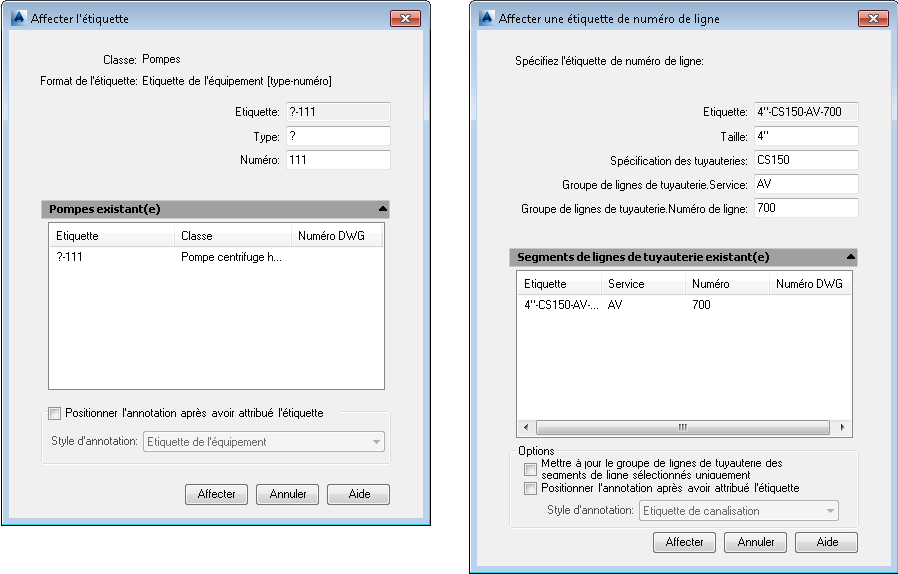

Affecte des informations de propriété de données à des objets schématiques P&ID.
Méthodes d'accès
Ruban : Onglet Début
groupe de fonctions P&ID Affecter l'étiquette
Classe
Affiche la classe d'objet P&ID.
Format d'étiquette
Définit le type de format d'étiquette.
- Etiquette
-
Affiche les données d'étiquette cumulées issues des données placées ou affichées dans les champs qui suivent.
Chaque classe contient des types de champs d'étiquette différents. La boîte de dialogue Segments de lignes de tuyauterie, par exemple, contient les champs Diamètre nominal, Spécification des tuyauteries, PipeLineGroup.Service et PipeLineGroup.LineNumber.
[nom de classe] existant
Affiche la liste des éléments de la même classe que l'élément que vous étiquetez. Les informations d'étiquette des éléments répertoriés sont affichées, ce qui vous permet de voir quelles étiquettes sont déjà utilisées et de créer une étiquette unique.
- Etiquette
-
Affiche le numéro d'identification d'étiquette des éléments de la même classe.
- Classe
-
Affiche les éléments du dessin qui sont de la même classe que l'élément que vous étiquetez.
- Numéro DWG
-
Affiche le numéro d'identification DWG.
Mettre à jour le groupe de lignes de tuyauterie des segments de ligne sélectionnés uniquement
Indique si vous souhaitez mettre à jour l'ensemble du groupe de lignes ou les segments de ligne sélectionnés uniquement. Cochez cette case si vous souhaitez ajouter un segment de ligne spécifique à un nouveau groupe de lignes.
Positionner l'annotation après avoir attribué l'étiquette
Indique s'il faut annoter l'objet auquel vous affectez une étiquette.
Style d'annotation
Affiche une liste des styles d'annotation disponibles lors du placement d'une annotation. Cliquez sur la flèche vers le bas et choisissez un style d'annotation. Ce champ n'est disponible que si vous avez activé l'option Positionner l'annotation après avoir attribué l'étiquette.
