A propos des spécifications des tuyauteries de longueur fixe

Pour activer les fonctionnalités de routage des tuyaux de longueur fixe dans le modèle 3D, la spécification des tuyauteries doit inclure un tuyau pour lequel l'option Utiliser une longueur fixe est sélectionnée (définie sur Vrai) et pour lequel une valeur Longueur fixe est spécifiée.

AutoCAD Plant 3D 2014 Extension 2 comprend une nouvelle propriété : Longueur de coupe minimum. Lors du routage du tuyau dans le modèle 3D, la longueur de segment de tuyau minimum créée correspond à la longueur de coupe minimum.

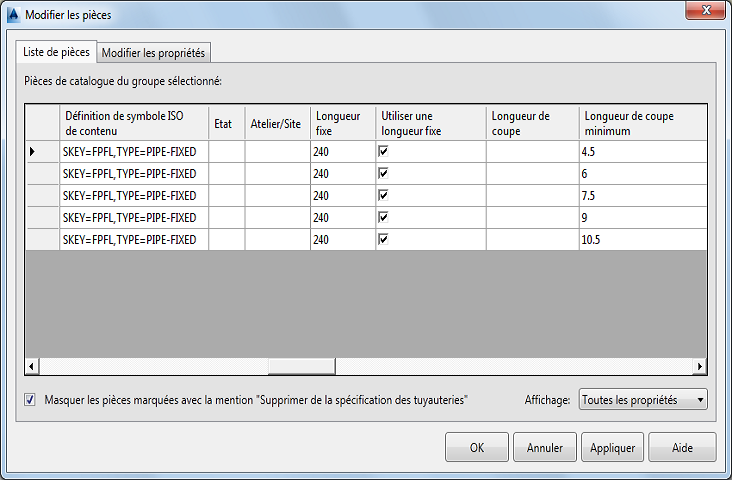

Pour une meilleure prise en charge des dessins isométriques, vous pouvez définir l'option Définition de symbole ISO de contenu de manière à ce qu'elle inclue le paramètre TYPE=PIPE-FIXED et spécifie un identifiant représentant le type d'extrémité.

Dans l'éditeur de catalogues, définissez le type de symbole ISO et un identifiant de symbole ISO dans l'onglet Propriétés générales.

Vous pouvez également définir ces valeurs dans le catalogue et créer ou mettre à jour la spécification des tuyauteries.

Remarque : La propriété Longueur de coupe minimum s'applique à l'ensemble de la tuyauterie (pas uniquement à celle de longueur fixe). Lorsque la tuyauterie est réduite lors du routage, la réduction appliquée au segment de tuyau n'est pas inférieure à la longueur minimum.
