Vous pouvez afficher les résultats obtenus pour un cas de charge ou une combinaison de charge sélectionné(e) ou pour une enveloppe de cas de charge prédéfinie.
- Types de résultats pour l'analyse statique
-
-
Réactions
- Forces (FX, FY, FZ)
- Moments (Mx, My, Mz)
- Déplacements (UX, UY, UZ)
- Rotations (RX, RY, RZ)
-
Résultats pour les barres (poutres, poteaux et contreventements)
- Forces : Fx, Fy, Fz
- Moments : Mx, My, Mz
- Déplacements (UX, UY, UZ)
- Contraintes : contraintes normales extrêmes, contraintes axiales (force uniquement), contraintes de pliage (moment uniquement)
-
Résultats pour les panneaux (éléments surfaciques) comme les murs, planchers et radiers
- Forces : Nxx (forces de membrane), Nyy (forces de membrane), Qxx (efforts tranchants) et Qyy (efforts tranchants)
- Moments : Mxx et Myy
- Contraintes : sxx (maximum absolu), sxy (maximum absolu), syy (maximum absolu), txx (cisaillement - couche moyenne) et tyy (cisaillement - couche moyenne)
- Déplacements : (Ux, Uy, Uz)
- Déformation
Remarque : Pour les panneaux, vous ne pouvez afficher qu'un seul type de résultat à la fois. -
Réactions

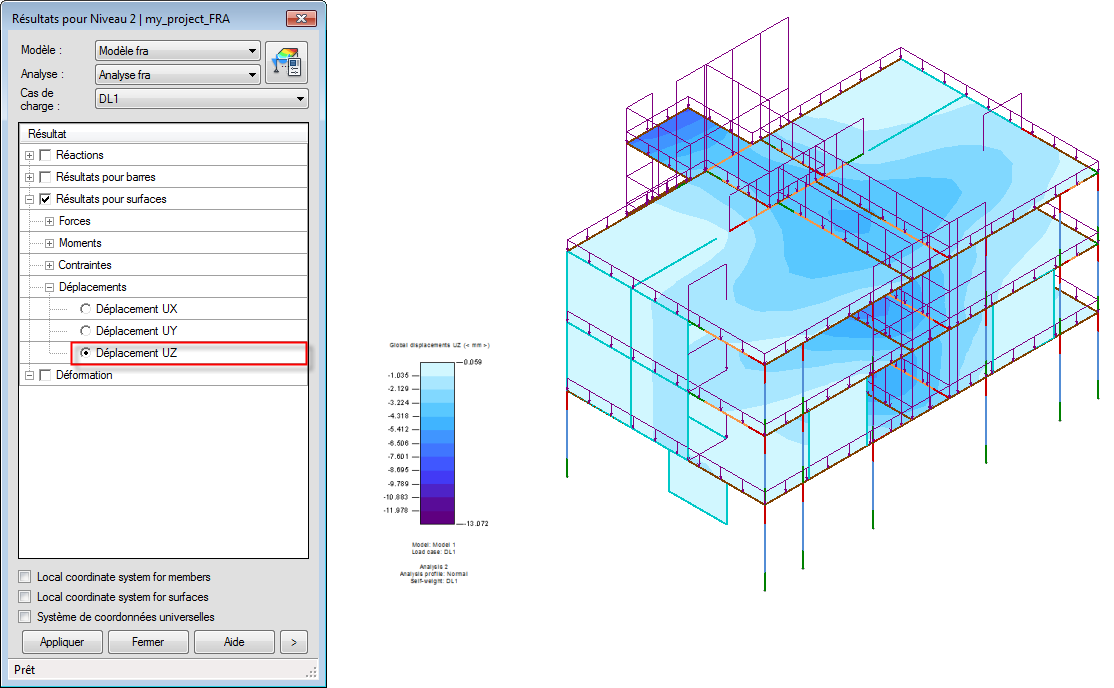

- Exemple de déplacements dans la vue analytique 3D
-
