Contrôlez l'affichage des lignes cachées d'une géométrie d'intersection.
Si le modèle inclut de la géométrie d'intersection (par exemple, une extrusion traversant la surface d'un mur), Revit ne crée pas de nouvelles arêtes le long des lignes de l'intersection. Cela peut provoquer la suppression incorrecte de lignes cachées pendant l'exportation. Si vous tentez d'exporter une vue du concept avec les lignes cachées activées, vous risquez d'observer des résultats inattendus lors de l'ouverture de cette vue dans une autre application de CAO. Voir A propos du style visuel Ligne cachée.
Pour afficher les lignes visibles, Revit recommande de créer une ouverture sur une surface avant de la faire traverser par une autre surface. Voir Modification d'un profil de mur.

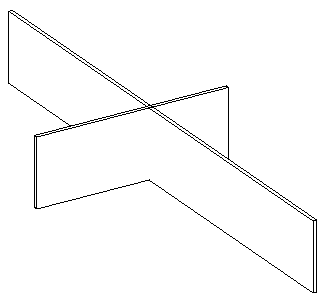

Géométrie d'intersection en mode de lignes cachées (aucune arête n'est créée sur les surfaces qui se coupent)
