Placez des occurrences individuelles de panneau de treillis soudé pour renforcer avec précision des coupes de sols ou murs en béton.
- Ouvrez une vue en plan pour renforcer les sols ou une vue d'élévation pour renforcer les murs.
- Cliquez sur l'onglet Structure
le groupe de fonctions Armature
Positionnement d'un panneau de treillis unique. - Dans la barre des options, spécifiez Rotation après placement. Choisissez cette option pour faire pivoter le panneau immédiatement après l'avoir mis en place.

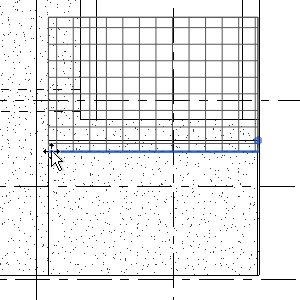

- Dans la zone de dessin, placez le curseur sur la surface à renforcer. Le contour du panneau facilite le placement. Lorsque vous placez le panneau, il s'accroche aux éléments suivants :
- Enrobage d'armature de l'hôte
- Bords des panneaux de treillis
- Positions de recouvrement d'autres panneaux de treillis
- Milieux des panneaux de treillis

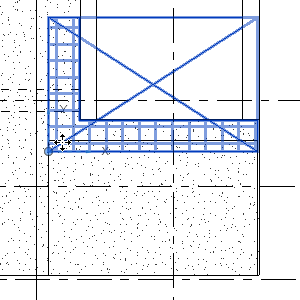

- Cliquez pour placer le panneau.
Remarque : Si la propriété Couper par enrobage hôte est sélectionnée dans la palette Propriétés, le panneau est délimité au niveau des ouvertures et des bords de l'hôte.
