Scission d'une surface topographique

Vous pouvez scinder une surface en 2, puis modifier indépendamment les deux surfaces obtenues.

Pour diviser une surface topographique en plus de deux surfaces, utilisez l'outil Scinder la surface plusieurs fois, ce qui vous permet de sous-diviser chaque composant de la surface topographique en fonction de vos besoins.

Une fois la surface scindée, vous pouvez attribuer différents matériaux aux surfaces obtenues, afin de représenter des routes, des lacs, des places ou des collines. Vous pouvez également supprimer une partie de la surface topographique.

L'outil Scinder la surface permet de supprimer des parties indésirables d'une surface topographique créée par un fichier importé, lorsque le fichier importé remplit des surfaces non topographiques avec des objets indésirables.

Remarque : Si la propriété Phase de démolition de la surface topographique est définie sur une valeur autre que Aucun, lorsque vous scindez la surface topographique, cette valeur est remplacée par Aucun pour l'une des surfaces obtenues.

Pour scinder une surface topographique

1. Ouvrez un plan de site ou une vue 3D.
2. Cliquez sur l'onglet Volume et sitele groupe de fonctions Modifier le site (Scinder la surface).
3. Dans la zone de dessin, sélectionnez la surface topographique à scinder.

   Revit passe en mode d'esquisse.

4. Esquissez la surface scindée.

   Procédure

   1. Cliquez sur l'onglet Modifier | Scinder la surfacele groupe de fonctions Dessiner (Choisir des lignes) ou utilisez d'autres outils d'esquisse pour scinder la surface topographique.

      Vous ne pouvez pas choisir de lignes de surface topographique avec l'outil Choisir des lignes. Vous pouvez cependant choisir d'autres lignes, par exemple celles des murs.

   2. Esquissez une seule boucle fermée qui n'est pas en contact avec les limites de la surface ou esquissez une seule boucle ouverte. Les deux extrémités d'une boucle ouverte doivent se trouver sur les limites de la surface. Aucune partie de la boucle ouverte ne peut croiser les limites de la surface.
   3. Cliquez sur (Terminer le mode de modification).

Exemple

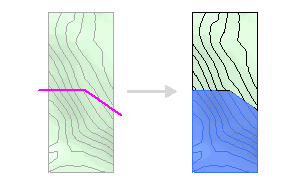

Exemple de surface scindée
