Az objektumok másképpen is átalakíthatók, mozgathatók vagy módosíthatók különböző típusú fogókkal és fogómódok használatával.

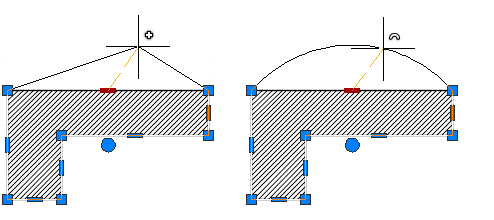

Többfunkciós fogókkal rendelkező objektumok

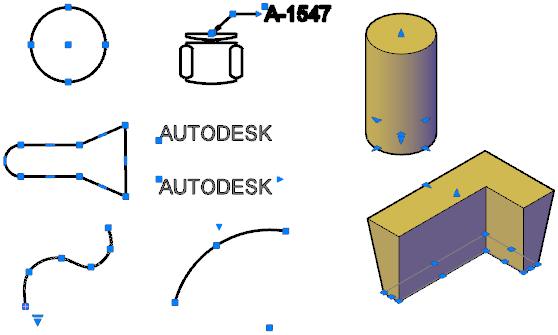

A következő objektumok többfunkciós fogókkal rendelkeznek, amelyek objektumspecifikus és egyes esetekben fogóspecifikus lehetőségeket biztosítanak:
- 2D objektumok: Vonalak, vonalláncok, ívek, elliptikus ívek, spline-görbék és sraffozás objektumok.
- Feliratozási objektumok: Méret objektumok és többszörös mutatók.
- 3D szilárdtestek: 3D lapok, élek és csomópontok.
Fontos megjegyzések
- A zárolt fóliákon lévő objektumokon nem jelennek meg a fogók.
- Ha több objektumot jelöl ki, amelyeknek egybeeső fogója van, ezek az objektumok fogómódok használatával szerkeszthetők, az objektum- és fogóspecifikus lehetőségek azonban nem érhetők el.
Tippek a fogókkal végzett nyújtáshoz
- Ha egy objektumon több fogót jelöl ki a nyújtáshoz, akkor az objektum alakja a kijelölt fogók között változatlan marad. Több fogó kijelöléséhez nyomja le és tartsa nyomva a Shift billentyűt, közben pedig jelölje ki a megfelelő fogókat.
- Szöveg, blokkreferencia, vonalak felezőpontja, körök középpontja és pont objektum esetén a fogók áthelyezése nem nyújtja, hanem elmozdítja az objektumot.
- Ha egy 2D objektum nem az aktuális FKR síkjában fekszik, az objektum nyújtása azon a síkon történik, amelyen létrehozták, nem az aktuális FKR síkjában.
- Ha egy síknegyed fogót jelöl ki egy kör vagy ellipszis nyújtásához, majd a fogó mozgatása helyett megad egy távolságot a parancspromptban az új sugár értékének, akkor ez a távolság a kör középpontjától, és nem a kiválasztott fogótól értendő.
A fogók megjelenítésének korlátozása a teljesítmény növelése érdekében
Beállíthatja, hogy legfeljebb hány objektum jelenítsen meg fogókat. Ha például egy rajz sok fogóval rendelkező sraffozási objektumokat vagy vonalláncokat tartalmaz, az objektumok kijelölése hosszú időt vehet igénybe. A GRIPOBJLIMIT rendszerváltozó letiltja a fogók megjelenítését, ha a kezdeti kiválasztási halmazban a megadottnál nagyobb számú objektum szerepel. Ha objektumokat ad hozzá az aktuális kiválasztási halmazhoz, akkor ezekre nem vonatkozik a korlátozás.
