Megjelenítheti a kijelölt objektumok vagy pontsorozat által meghatározott terület-, kerület- és tömegtulajdonságokat.
Terület számítása parancs segítségével
A GEOMMÉR és a TERÜLET parancsokkal pontok sorozatát határozhatja meg, vagy kiválaszthat egy objektumot egy zárt terület kereséséhez.
A terület mellett a GEOMMÉR parancs segítségével más geometriai adatokat is lekérhet az objektumokról, például távolságot, sugarat, szöget és térfogatot.

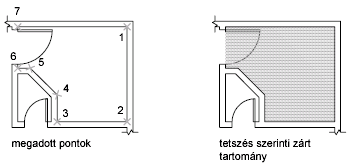

Terület megadása
A program ki tudja számítani a megadott pontok által körbezárt területet. A pontoknak az aktuális FKR XY síkjával párhuzamos síkban kell elhelyezkedniük.
Objektum területének és kerületének számítása
Kiszámíthatja körök, ellipszisek, vonalláncok, sokszögek, lemezek és 3D szilárdtestek befoglalt területét és kerületét. A megjelenített információ függ a kijelölt objektum típusától:
- Körök. A terület és a kerület adatait jeleníti meg.
- Ellipszisek, zárt vonalláncok, sokszögek, síkbeli zárt spline-görbék és lemezek. A terület és a kerület adatait jeleníti meg. Széles vonalláncok esetében ezen területet a szélesség középvonala alapján határozzák meg.
- Nyitott objektumok, például nyitott spline-görbék és nyitott vonalláncok. Megjeleníti a területet és a hosszt. A program úgy számítja ki a területet, mintha egy egyenes szakasz kötné össze a kezdőpontot és a végpontot.
- AutoCAD 3D szilárdtestek. Az objektum teljes 3D területét jeleníti meg.

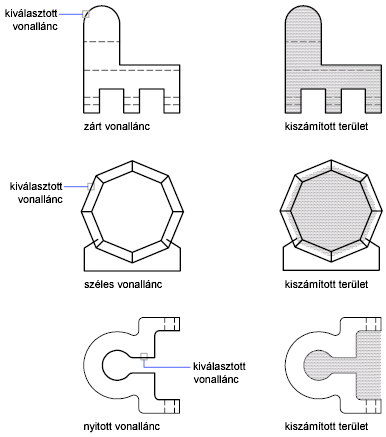

Példa: Hogyan történik a különböző objektumok területének számítása
Együttes terület számítása
Lehetősége van több terület együttes területének kiszámítására a megfelelő pontok megadásával, illetve objektumok kijelölésével. Lemérhető például egy terven szereplő kiválasztott szobák összterülete is.
Kivonhat területeket más területekből. Egynél több területelemet is kivonhat az egyesített területből. Egy épületszint alaprajzának területszámításánál például kivonhatja valamelyik szoba területét.
Ha zárt területeket lemezekké konvertál, összeadhatja és kivonhatja azokat egy összetett terület létrehozásához, és a Tulajdonságok paletta vagy a LISTA parancs segítségével megkeresheti a szükséges adatokat.
Tömegtulajdonságok kiszámítása
A FIZJELL parancs segítségével a 2D lemezek és 3D szilárdtestek tömegadatait (például térfogatát, területét, tehetetlenségi nyomatékát, tömegközéppontját) elemezheti. A számítások eredményét szövegfájlba mentheti.
