Egy objektumot két objektummá törhet szét, közéjük helyezett hézaggal vagy anélkül. Objektumok egyesítésével egy vagy több objektumot hozhat létre.
Objektumok megtörése

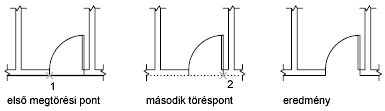

Egy hézag objektumon belül történő létrehozásához használja a MEGTÖR parancsot, amelynek eredménye kettő, egymástól hézaggal elválasztott objektum lesz. A MEGTÖR parancs gyakran blokk vagy szöveg helyének létrehozására használható.
Hézag nélküli objektummegtöréshez adja meg mindkét töréspontot ugyanarra a helyre.
Megtörést a legtöbb geometriai objektumokon létrehozhat, kivéve a blokkokat, méreteket, többszörösvonalakat és lemezeket. Emellett az ilyen típusú objektumokon a SZÉTVET parancs is használható, amellyel megtöréseket hozhat létre a nem kapcsolódó geometriában. Ha a COMMANDPREVIEW rendszerváltozó be van kapcsolva, a parancs kimenetének interaktív előnézete megjelenik.
Objektumok egyesítése
Az EGYBEFŰZ parancs használatával vonalakat, íveket, elliptikus íveket, vonalláncokat, 3D vonalláncokat, spline-görbéket és csavarvonalakat egyesíthet egyetlen objektummá a végpontjaiknál.Az egyesítési művelet eredménye a kiválasztott objektumoktól függően változik. A jellemző alkalmazások:
- Két egyvonalú vonal cseréje egyetlen vonalra.
- A MEGTÖR parancsból származó hézag lezárása egy vonalban.
- Kör vagy ellipszis létrehozása ív, illetve elliptikus ív kiegészítésével. A Bezárás opció eléréséhez válasszon ki egy ívet vagy elliptikus ívet.
- Több hosszú vonallánc egyesítése topográfiai térképpé.
- Két spline-görbe egyesítése úgy, hogy maradjon közöttük egy csomó.
Az olyan objektumok egyesítése, amelyek a végeiknél érintkeznek, de nem azonos síkban találhatóak, általában 3D vonalláncok és spline-görbék létrejöttét eredményezi.
