2D vonalláncot hoz létre, amely egy vonal- és ívszakaszokból álló önálló objektum.
A 2D vonallánc egymáshoz kapcsolódó vonalszakaszokból áll, amelyek egyetlen objektumot alkotnak. Létrehozhat egyenes vonalszakaszokat, ívszakaszokat, illetve ezek kombinációját.
A PLINEGEN rendszerváltozó határozza meg a síkbeli vonalláncok töréspontjai körüli vonaltípusminták megjelenítését és a töréspontok simítását. A PLINEGEN értékének 1-re állítása egy új vonalláncot hoz létre a befejezett vonallánc töréspontjai körüli folyamatos mintában. A PLINEGEN értékének 0-ra állítása a vonalláncot minden egyes töréspontnál egy szakasszal kezdi és fejezi be. A PLINEGEN nem alkalmazható elvékonyodó vonalszakaszokból álló vonalláncokra.
A következő promptok jelennek meg.
Kezdőpont

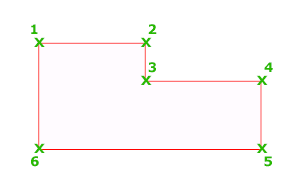

- Ha megad egy másik pontot, azzal egy vonalszakaszokat rajzolhat.
- Ha megadja az í (ív) opciót, akkor ívszakaszokat rajzolhat.
Ív
A következő promptok jelennek meg az ívszakaszok rajzolásakor.
- Ív végpontja
- Befejez egy ívszakaszt. Az ívszakasz érintő iránya a vonallánc előző szakaszára.
- Bezárt szög
- Megadja az ívszakasznak a kiindulási ponttól számított bezárt szögét.
Pozitív számérték megadása az óra járásával ellentétes irányú ívszakaszokat hoz létre. Negatív számérték megadása az óra járásával megegyező irányú ívszakaszokat hoz létre.
- Középpont
- Meghatároz egy ívszakaszt a középpontja alapján.
Megjegyzés: A VLÁNC parancs középpont opciójához írja be a kö karaktersort, a Középpont tárgyraszterhez a köz vagy középpont karaktersort.- Az ív középpontja. Meghatározza a vonalláncív középpontját.
- Ív végpontja. Megadja a végpontot, és megrajzolja az ívszakaszt.
- Szög. Megadja az ívszakasznak a kiindulási ponttól számított bezárt szögét.
- Hosszúság. Az ívszakasz húrhosszát (végponttól végpontig mért távolság) határozza meg. Ha a megelőző szegmens egy ív, az alkalmazás az új ívet az előző ívhez érintőlegesen rajzolja meg.
- Bezárás
- Egy ívszakaszt rajzol az utoljára megadott ponttól a kezdőpontig, egy zárt vonalláncot hozva létre. Legalább két pontot meg kell adni ennek az opciónak a használatához.
- kezdő Irány
- Megadja az ívszakasz érintőjét.
- Megadja az ívnek a kiindulási ponttól számított érintőjét. Egy pont meghatározásával érintőt húz a görbéhez a kezdőpontból. Az ív elhajlik a vektortól a kezdőpont és az érintőpont között.
- Az ív végpontja. Megadja az ívszakasz végpontját.
Tipp: Nyomja meg a Ctrl billentyűt, ha az óramutató járásával megegyező irányban szeretne rajzolni. - Félszélesség
- Megadja egy széles vonallánc-szakasznak a középponttól az egyik élig terjedő vastagságát.
A kezdő félszélesség a befejező félszélesség alapértékévé válik. A befejező félszélesség a későbbi szakaszok egységes félszélessége lesz, egészen addig, amíg a félszélesség értéke újra meg nem változik. A széles vonalszakaszok kezdő- és végpontjai a vonal közepénél vannak. A szomszédos szélesvonallánc-szakaszok metszéspontjai sarkítottak. A program nem érintő ívszakaszok, éles szögek és pont-vonal vonaltípus használata esetén nem végez sarkítást.
- A kezdő félszélesség. A szélességet és a szakasz kezdőpontját adja meg.
- Befejező félszélesség. Megadja a szélességet a végponton.
- Vonal
- Az ívszakaszok rajzolásáról átvált egyenes szakaszok rajzolására.
- Sugár
- Megadja az ívszakasz sugarát.
- Az ív sugara. Adja meg a távolságot.
- Ív végpontja. Megadja a végpontot, és megrajzolja az ívszakaszt.
- Második pont
- Meghatározza egy három ponton átmenő ívnek a második és utolsó pontját.
- Vissza
- Eltávolítja a vonallánchoz legutoljára hozzáadott ívszakaszt.
- Szélesség
- A következő ívszakasz vastagságát határozza meg.
A kezdő szélesség a befejező szélesség alapértékévé válik. A befejező szélesség a későbbi szakaszok egységes szélessége lesz, egészen addig, amíg a szélesség értéke újra meg nem változik. A széles vonalszakaszok kezdő- és végpontjai a vonal közepénél vannak.
A szomszédos szélesvonallánc-szakaszok metszéspontjai sarkítottak. A program nem érintő ívszakaszok, éles szögek és pont-vonal vonaltípus használata esetén nem végez sarkítást.
- Kezdőszélesség.
- Befejező szélesség.
Vonal
A következő promptok jelennek meg az egyenes vonalláncszakaszok rajzolásakor.
- Következő pont
- Megadja az egyenes vonalláncszakasz végpontját.
- Ív
- Az egyenes szakaszok rajzolásáról átvált az ívszakaszok rajzolására.
- Bezárás
- Egy vonalszakaszt rajzol az utoljára megadott ponttól a kezdőpontig, egy zárt vonalláncot hozva létre. Legalább két pontot meg kell adni ennek az opciónak a használatához.
- Félszélesség
- Megadja egy széles vonalláncszakasznak a középponttól az egyik élig terjedő szélességét.
A kezdő félszélesség a befejező félszélesség alapértékévé válik. A befejező félszélesség a későbbi szakaszok egységes félszélessége lesz, egészen addig, amíg a félszélesség értéke újra meg nem változik. A széles vonalszakaszok kezdő- és végpontjai a vonal közepénél vannak.
A szomszédos szélesvonallánc-szakaszok metszéspontjai sarkítottak. A program nem érintő ívszakaszok, éles szögek és pont-vonal vonaltípus használata esetén nem végez sarkítást.
- A kezdő félszélesség. A szélességet és a szakasz kezdőpontját adja meg.
- Befejező félszélesség. Megadja a szélességet a végponton.
- Hosszúság
- Az előző szakaszéval megegyező szögben megadott hosszúsággal vonalszakaszt rajzol. Ha a megelőző szegmens ív, a program az új vonalszakaszt az előző ívre érintőlegesen rajzolja meg.
- Vissza
- A vonallánchoz legutoljára hozzáadott vonalszakaszt távolítja el.
- Szélesség
- A következő vonalszakasz kezdő és befejező vastagságát adja meg.
A kezdő szélesség a befejező szélesség alapértékévé válik. A befejező szélesség a későbbi szakaszok egységes szélessége lesz, egészen addig, amíg a szélesség értéke újra meg nem változik. A széles vonalszakaszok kezdő- és végpontjai a vonal közepénél vannak.
A szomszédos szélesvonallánc-szakaszok metszéspontjai sarkítottak. A program nem érintő ívszakaszok, éles szögek és pont-vonal vonaltípus használata esetén nem végez sarkítást.
