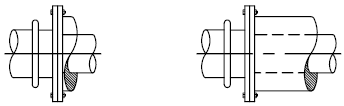

Egy vonaltípus szaggatott vonalak, pontok és szünetek ismétlődő mintája, amely egy egyenest vagy egy ívet jelenít meg. Kijelölhet vonaltípust az objektumokhoz fólia szerint, vagy közvetlenül, a fóliáktól függetlenül.
Minden objektum azzal az aktuális vonaltípussal jön létre, amely a Tulajdonságok paletta és a szalag Tulajdonságok panelének Kezdőlap lapján jelenik meg, amikor nincs kiválasztva objektum.
- Ha a vonaltípus aktuális értéke Fólia, az objektumok az aktuális fóliához rendelt vonaltípussal jönnek létre.
- Ha az aktuális vonaltípus értéke Blokk, az objektumok a Folytonos vonaltípussal, egy szóközöket nem tartalmazó, folyamatos vonaltípussal jönnek létre, amíg az objektumokat egy blokkdefinícióba nem csoportosítja. Amikor a blokkot a rajzba illeszti, az az objektumok aktuális vonaltípusát jeleníti meg.
- Ha az aktuális vonaltípust közvetlenül állítja be, például az ACAD_ISO02W100 típusra, az objektumok ezzel a vonaltípussal jönnek létre, az aktuális fóliától függetlenül.
- A Folytonos vonaltípus folytonos vonalat jelenít meg.
Egyes vonaltípus-definíciók szöveget és szimbólumokat is tartalmaznak.
Vonaltípusok betöltése
A különböző vonaltípusok használata előtt a Vonaltípus-kezelő (VTÍPUS parancs) vagy a Fóliatulajdonság-kezelő Vonaltípus oszlopának segítségével be kell töltenie azokat egy vonaltípus-meghatározás (LIN) fájlból. Miután betöltött egy vonaltípust és elmentette a rajzot, a program tárolja a vonaltípus-definíciót a rajzban.
Kétféle vonaltípus-definíciós fájl érhető el: acad.lin az angolszász mértékegységekhez, és acadiso.lin a metrikus mértékegységekhez. Az ACAD_ISO vonaltípusok az ISO tollvastagság opcióval nyomtathatók.
A TISZTÍT paranccsal, vagy a Vonaltípus-kezelőben a hivatkozás nélküli vonaltípusok törlésével eltávolíthatja a hivatkozás nélküli vonaltípusokat egy rajzból. A BLOKK, FÓLIA és FOLYTONOS vonaltípusokat nem lehet eltávolítani.
A vonaltípus léptékének vezérlése
Vezérelheti a vonaltípus léptékét globálisan, minden objektumra vonatkozóan, valamint kifejezetten az egyes objektumokra vonatkozóan is.
- A globális léptéktényező vezérli a vonaltípus léptékét globálisan mind az új, mind a már meglévő objektumok esetében. A Vonaltípus-kezelő Részletek megjelenítése gombjára kattintva érhető el.
- Az aktuális objektumlépték, más néven vonaltípuslépték szabályozza az új objektumok léptékét, továbbá a már meglévő objektumok esetében közvetlenül beállítható. Elérhető mind a Tulajdonságok palettáról, mind a Vonaltípus-kezelőből.
Az aktuális objektumléptéket megszorozza a globális léptéktényezővel a megjelenített vonaltípuslépték kialakításához.
Egy adott elrendezésben alapértelmezés szerint a vonaltípuslépték a különböző megjelenítési nézetablakokban automatikusan a papírtér mértékegységei alapján kerül meghatározásra, az objektumok nagyításától függetlenül. Ha új elrendezési nézetablakot hoz létre, használja a MINDREG parancsot a vonaltípuslépték megjelenítésének frissítéséhez.
- Alapértelmezés szerint mind a globális, mind a saját vonaltípusok léptéke 1.00 értékre van állítva. Minél kisebb a lépték, a minta annál többször ismétlődik rajzi egységenként. A 0.5 érték beállításával például a mintát kétszer ismétli meg a vonaltípus definíciójában rajz egységenként.
- A legtöbb esetben ajánlott meghagyni a globális léptéktényezőt 1.00-nak.
- Ezek a vonaltípusok nem tévesztendők össze az egyes plotterek által használt hardveres vonaltípusokkal. A két különböző szaggatott vonal hasonló eredményt biztosít. Ne használja mindkét vonaltípust egyidejűleg, mivel használata váratlan eredményeket okozhat.
Vonaltípusok megjelenítése rövid szakaszokon és vonalláncokon
Központosíthatja a vonaltípus mintáját a vonallánc mindegyik szegmensén, és szabályozhatja a vonaltípus megjelenítését a rövid szakaszokon. Ha egy vonal még ahhoz is túl rövid, hogy egy szaggatott párt tartalmazzon, akkor a végpontok között egy folytonos vonal rajzolódik fel, ahogy az lent látható.
Elhelyezhet rövid szakaszokat a vonaltípusléptéküknél kisebb értékek használatával.

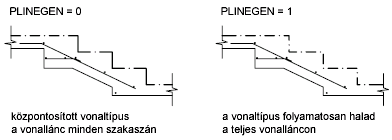

Vonalláncok esetén megadhatja, hogy a vonaltípus-minta központosítva legyen-e minden szakaszon, vagy folyamatos legyen a csúcsokon át a vonallánc teljes hosszában. Ezt a PLINEGEN rendszerváltozó beállításával teheti meg.
