A koordinátaméretek megadják a merőleges távolságot a bázisnak nevezett kezdőponttól egy méretezett alakzatig, például egy alkatrészben lévő furatig. Ezek a méretek csökkentik a hibalehetőséget, mivel az alakzatok helyének meghatározása mindig a bázishoz képest történik.
A koordinátaméretek egy X vagy Y értékből és egy mutatóvonalból állnak. Az X irányú koordináták egy alakzat bázistól mért távolságát jelentik az X tengely mentén. Az Y irányú koordináta az Y tengely menti távolságot méri.
A bázis elhelyezése
Az aktuális FKR helye és tájolása határozza meg a koordinátaértékeket. A koordinátaméretek létrehozása előtt célszerű úgy beállítani FKR origót, hogy értéke a bázissal azonos legyen.
A mutató elhelyezése

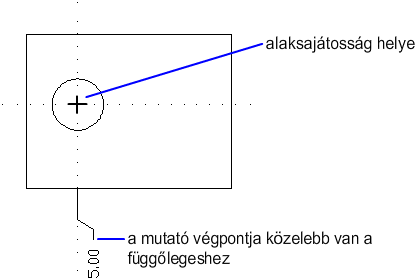

Az alakzat helyének megadása után a program kéri a mutató végpontjának megadását. Alapértelmezés szerint a megadott mutatóvégpont automatikusan meghatározza, hogy a program X- vagy Y-bázisú koordinátaméreteket hozzon-e létre. Létrehozhat például egy X-bázisú koordinátaméretet egy olyan mutatóvégponthely megadásával, amely közelebb esik a függőleges tengelyhez, mint a vízszinteshez.
A koordinátaértékek létrehozása után a méretmutató és -szöveg fogók segítségével könnyen áthelyezhető. A méretszöveg mindig a koordináta-mutatóvonalhoz illeszkedik.
