A szögméretek két vonal vagy három pont által megadott szöget jelölnek.

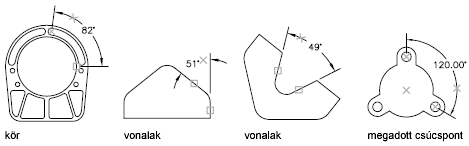

Egy kör két sugara közötti szög méretezéséhez válassza ki a kört, és adja meg a szög végpontjait. Más objektumok esetén válassza ki az objektumokat, majd adja meg a méret helyét. Megadhat szögméretet a szög csúcspontja és végpontjai segítségével is. A méret létrehozásakor módosíthatja a szöveg tartalmát és igazítását a méretvonal megadása előtt.
Bázisvonalas és láncszögméreteket a meglévő szögméretekhez viszonyítva hozhat létre. A bázisvonalas és láncszögméretek legfeljebb 180 fokra vannak korlátozva. 180 foknál nagyobb bázisvonalas vagy láncszögméretek megalkotásához használjon fogószerkesztést, ezáltal nyújtva egy meglévő bázisvonalas vagy láncméret segédvonalának helyét.
Méretvonalak
Ha egy szög meghatározása két nem párhuzamos egyenes segítségével történik, a méretvonal a két vonal között ível át. Ha a méretvonal íve nem találkozik a méretezett vonalak legalább egyikével, a program egy vagy több segédvonalat rajzol a méretvonal metszéséhez. Az ív mindig kisebb 180 foknál.
Körök és ívek méretezése
Ha egy szög megadásához ívet, kört vagy három pontot használ, a program megrajzolja a két segédvonal közötti méretvonalívet. A program a méretsegédvonalakat a szög végpontjaitól az ívelt méretvonalig húzza.
A méretvonal íve számára megadott hely határozza meg a méretezett szög irányát.
Méretezés síknegyed megadásával
A szögméretekkel megadható az a síknegyed, amely egy vonal- vagy ívvégpontok, egy körközéppont vagy két csúcs által bezárt szög méretezésekor jön létre. Szögméret létrehozásakor négy lehetséges szög mérhető. Síknegyed megadása esetén biztos lehet abban, hogy a megfelelő szöget méretezi. Ha szögméretet kíván elhelyezni a síknegyed megadása után, a méretszöveget a méretsegédvonalakon kívül is elhelyezheti. A program automatikusan meghosszabbítja a méretvonalat.
