Az egyéni fogók használatával módosítható egy dinamikus blokkreferencia geometriája.
Amikor paramétert ad dinamikus blokkdefinícióhoz, a paraméter kulcspontokhoz rendelt felhasználói fogói automatikusan hozzárendelésre kerülnek a blokkhoz.
Minden paraméterhez megadható a fogók száma, kivéve az Illesztés paramétert (amely mindig egy fogóval rendelkezik). Amikor kiválaszt egy paramétert a Blokkszerkesztőben, a Fogók száma tulajdonság a Tulajdonságok palettán lehetővé teszi a megjeleníteni kívánt fogók számának kiválasztását. (A hozzárendelt művelettel nem rendelkező paraméterek esetében nem jelenik meg fogó.)
Ha 0 fogót ad meg egy paraméterhez, a dinamikus blokkreferenciát továbbra is szerkesztheti a Tulajdonságok palettán (ha a blokk definiálása így történt).

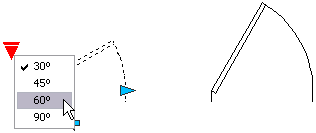

Ha a dinamikusblokk-definíció láthatósági állapotokat vagy keresési táblázatot tartalmaz, definiálhatja úgy a blokkot, hogy csak a keresés fogó legyen látható. Amikor erre a fogóra kattint egy blokkreferenciában, egy legördülő lista jelenik meg. Amikor kiválaszt egy elemet a listából, a blokkreferencia megjelenítése megváltozik.
A program a fogókat automatikusan hozzáadja a paraméterek kulcspontjaihoz. Egy fogót a hozzárendelt paraméter kulcsponttól függetlenül a blokktér bármely területére áthelyezhet. Egy fogó áthelyezése után az továbbra is a hozzárendelt kulcsponthoz tartozik. (A hozzárendelt művelettel nem rendelkező kulcspontok esetében nem jelenik meg fogó.)
A dinamikus blokkdefinícióhoz hozzáadott paraméter típusa meghatározza a blokkhoz adott fogók típusát.
Fogó-elemleírások megadása
A bázispont és az illesztés paraméterek kivételével minden dinamikusblokk-paraméter rendelkezik legalább egy leírásmezővel.
|
Paraméter |
Leírás |
|---|---|
|
Pont |
Pozíció leírása |
|
Hossz |
Távolság leírása |
|
Poláris |
Távolság leírása, szög leírása |
|
XY |
Vízszintes távolság leírása, függőleges távolság leírása |
|
Elforgatás |
Szög leírása |
|
Átfordítás |
Átfordítás leírása |
|
Láthatóság |
Láthatóság leírása |
|
Keresés |
Keresés leírása |
|
Igazítás |
A „Blokk igazítása objektumhoz” értékre van beállítva |
|
Bázispont |
Nincs szükség elemleírásra |
Fogók dinamikus blokkokba történő ciklikus beillesztésének megadása
A dinamikus blokkokban található fogók rendelkeznek a Ciklus tulajdonsággal, amellyel az adott fogó beállítható a blokk potenciális beillesztési pontjának. Ha dinamikus blokkreferenciát illeszt rajzba, a Ctrl billentyű használatával tallózhat a rendelkezésre álló fogók között, és kiválaszthatja, hogy melyik fogó legyen a beillesztési pont.
