Ismerje meg a hálómodellezés néhány bevált módszerét.
A hálómodellezés a továbbfejlesztett modellezési lehetőségeinek köszönhetően egyszerűbb, szabad alakos terveket biztosít. Ne feledje ezeket a tanácsokat munkavégzés közben.
Simítás előtt modellezze a hálókat.
A hálómodellezés rendkívül hatékony formája a tervezésnek, de a magasabb simítottsági szint emeli a modell bonyolultságát, és kihathat a rendszer teljesítményére. Növelheti munkája hatékonyságát, ha minden szerkesztési műveletet (például minialkalmazásos szerkesztést, kihúzást és lapfelosztást) végrehajt a háló objektumokon még a simítási folyamatok előtt. (Azaz 0 értékű simítottsági szinten.)

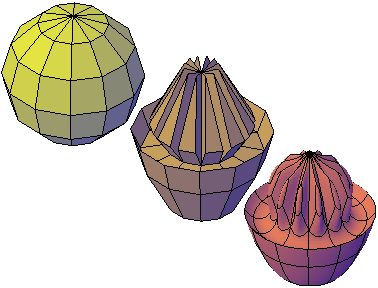

Fogókkal történő szerkesztéssel és kihúzással modellezett, majd simított hálógömb
Könnyedén válthat a simasági szintek között a Tulajdonságok palettán, hogy megtekinthesse, milyen hatással vannak a tevékenységek a simított hálóra.
A teljes háló finomítása helyett lapokat finomítson vagy osszon fel.
A finomítás a lapok további felosztásának hatékony módja. Ugyanakkor a lapok számának növelésével egyben a modell bonyolultsága is nő. Ezen túlmenően a teljes háló objektum finomítása visszaállítja a simítottsági szint alapértékét 0-ra. Ez a változtatás sűrű vonalazású hálót eredményezhet, amely a későbbiekben már nem egyszerűsíthető. A lehető legjobb eredmény érdekében ne a teljes objektumot, hanem csak azokat a lapokat finomítsa vagy ossza fel, amelyek esetében részletesebb modellezés szükséges.

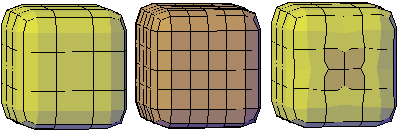

Hálótéglatest, finomított hálótéglatest és 1 finomított lappal rendelkező hálótéglatest
Az egyes lapok finomítása nem nullázza az objektum simítottsági szintjét.
Élesítse az éleket, hogy korlátozza a torzulást a háló simításakor.
Az élesített élek beállíthatók az élesség megőrzéséhez, a háló simításának fokától függetlenül. Előfordulhat, hogy a kívánt eredmény elérése érdekében a környező lapok éleit is élesítenie kell.
Hálótórusz kihúzott lapjai, élesítve és élesítés nélkül
A Mindig értékre állított élesítés a simítási műveletet során is megőrzi élességét. Ha megad egy élesítési értéket, az élesített él simábbá válik az azonos simítottsági szinten.
Használjon minialkalmazásokat lapok, élek és csúcsok modellezéséhez.
A 3D mozgatás, a 3D elforgatás és a 3D lépték minialkalmazás használható teljes háló objektumok, illetve adott alobjektumok módosításához is.
Végrehajthatja például egyetlen lap elforgatását és léptékezését is a 3D mozgatási, a 3D elforgatási és a 3D léptékezési minialkalmazással.
A módosításokat adott tengelyre vagy síkra korlátozva a minialkalmazások segítenek kiküszöbölni a váratlan eredményeket. A program minden alkalommal megjeleníti az alapértelmezett minialkalmazást, ha 3D látványstílust használó nézetben kijelöl egy objektumot. (Ezt a megjelenítést le is tilthatja.) Ebből kifolyólag nem kell külön elindítania a 3D mozgatás, 3D elforgatás vagy 3D léptékezés minialkalmazást ezen műveletek végrehajtásához. Elég egyszerűen kijelölni egy objektumot.
Ha kiválasztott egy minialkalmazást, a helyi menü segítségével másik minialkalmazásra válthat.
Az alobjektum-kiválasztási szűrők segítségével szűkítse a kijelölhető elemek körét.
Simított hálóban nehéz lehet az alobjektumok kijelölése, ha nem kapcsolja be az alobjektumok kijelölését (helyi menü). A kiválasztási halmaz lapokra, élekre, csúcspontokra, sőt, akár szilárdtestek előzmény-alobjektumaira történő korlátozásával szabályozhatja, hogy mely alobjektum-típusokat lehet kijelölni.
Kijelölt hálólapok bekapcsolt, lap beállítású alobjektum-kiválasztási szűrő mellett
Hasznos lehet szűrőt használni az olyan hálócsúcsok kijelöléséhez, amelyeket a rendszer nem emel ki a mozgatásukkor.
A teljes háló objektum kijelöléséhez kapcsolja ki az alkiválasztási szűrőket.
Modellezés lapok kihúzásával
A minialkalmazásos szerkesztés és a kihúzás közti legfontosabb különbség a lap módosításának menetében észlelhető. Minialkalmazásokkal végzett szerkesztéskor ha kijelöli és egérrel elhúzza a lapok egy csoportját, a program a szomszédos lapok nyújtásával követi a változtatást. Ha az objektum simított, a szomszédos lapok alkalmazkodnak az lap új helyéhez.

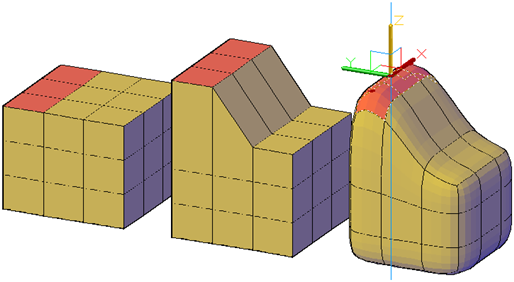

3D mozgatási minialkalmazás segítségével kibővített hálólapok
Azonban háló kihúzása esetén a program újabb lapokat illeszt a modellbe, hogy kitöltse a kihúzott lap és annak az eredeti felülete közti hézagot. Hálókihúzás esetén beállíthatja, hogy az egymással szomszédos lapokat a program egységesen (egymáshoz kapcsolva) vagy külön-külön húzza ki.

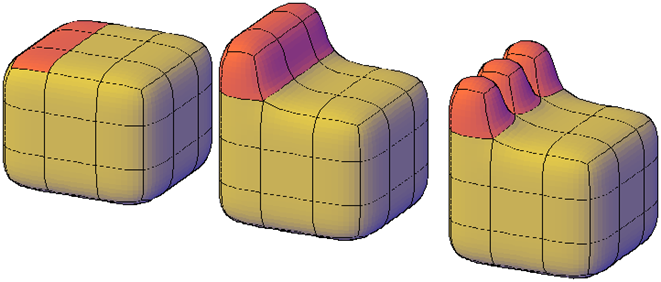

Kihúzott, majd simított hálólapok
Ha előzőleg nem simított objektumon dolgozik, időközönként hajtson végre rajta simítást, hogy megtekinthesse a hatását a kihúzásra.
Háló és 3D szilárdtest vagy felület közti konvertálás
A hálómodellezés rendkívül hatékony, de hiányzik belőle a szilárdtest-modellezés néhány funkciója. Ha metszésponton, kivonáson vagy egyesítésen keresztül kell szerkesztenie háló objektumokat, a hálókat 3D szilárdtestekké vagy felületekké konvertálhatja. Ugyanígy, ha élesítést vagy simítást kell alkalmaznia 3D szilárdtestre vagy felületre, hálóvá konvertálhatja azt.
Ne feledje, hogy a konvertálási lépések némelyike nem őrzi meg tökéletesen az eredeti objektum alakját. Ha csak teheti, egynél többször ne váltson az objektumtípusok között. Ha úgy találja, hogy a konvertálás elfogadhatatlan mértékben megváltoztatja az objektum alakját, vonja vissza a konvertálási műveletet, és próbálkozzon újra más beállításokkal.
A Hálóvonalazási beállítások párbeszédpanel (HÁLÓBEÁLL) vezérli a hálókká konvertált 3D szilárdtestek vagy felületek lapjainak simaságát és alakját. Bár az objektumokat ezen párbeszédpanel (HÁLÓSIMÍT) megnyitása nélkül hálóvá konvertálhatja, egyszerűbben kísérletezhet a különböző konvertálási beállításokkal, ha a párbeszédpanelről indítja el a konvertálási műveletet.
A MESHSMOOTHCONVERT rendszerváltozó szabja meg, hogy a 3D szilárdtestté vagy felületté konvertált háló objektumokon hajtson-e végre simítást vagy lapkákra bontást a program, illetve az azonos síkba eső lapjait optimalizálja-e (egyesítse-e).
Bizonyos nem primitív hálók szilárdtestté konvertálásakor nehézségekbe ütközhet a következő problémák miatt:
- Hézagok a hálóban. Ha hézagokat lát, néha bezárhatja ezeket, ha simítja a hálót vagy finomítja a hézag melletti lapokat.

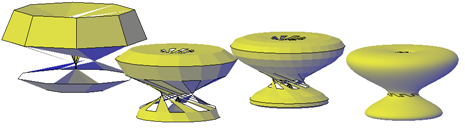

A 3D elforgatási minialkalmazással különböző simítottsági szintek mellett elcsavart hálótórusz
A lyukak lezárását a HÁLÓLEZÁR paranccsal is el lehet végezni.
Bizonyos esetekben javíthatja a kapott eredményt, ha hardveres gyorsítást alkalmazva emelheti grafikai rendszerének teljesítményét.
- Egymást metsző lapok. Fordítson külön gondot arra, hogy az alobjektumok mozgatása, elforgatása és léptékezése során ne hozzon létre önmetsző elemet. (Önmetszéseket hoz létre, amikor egy vagy több lapot keresztez más lapokkal ugyanazon hálómodellben.) Tekintse meg a hálót több nézetből, hogy megfelelő modellt hozzon létre.
Hálóék, amelynek elülső lapjai a hátsó lapok mögé vannak húzva
A szilárdtestté nem konvertálható háló objektumokat rendszerint felületté lehet konvertálni.

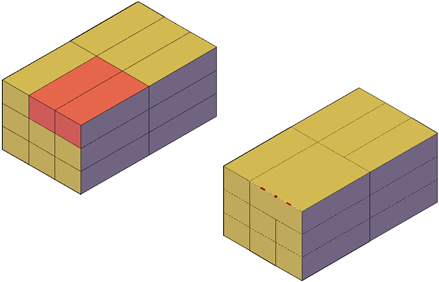

Kerülje a sarkot lezáró lapok egyesítését.
Lapok egyesítésekor olyan hálókonfigurációt is létrehozhat, amelyben az egyesített lap egy sarkot zár be. Ha az eredményül kapott lapon van olyan csomópont, amely két éllel és két lappal rendelkezik, a hálót nem lehet simított 3D szilárdtest objektummá konvertálni.
A probléma elhárításának egyik módja, hogy a hálót lapkákra osztott szilárdtestté konvertálja, és nem simított szilárdtestté. Elképzelhető, hogy a problémát a szomszédos lapok közös csúcspontnál kezdett feldarabolásával is megoldhatja (HÁLÓFELOSZT).
