Az attribútum jellemzőit tároló attribútumdefiníció létrehozása után blokkhoz csatolhatja azt.
Mik az attribútumok?
Az attribútum egy olyan címke vagy cédula, amelyekkel adatok társíthatók egy blokkhoz. Attribútumban tárolt adatok például az alkatrész azonosító száma, ára, megjegyzései és a tulajdonos neve.

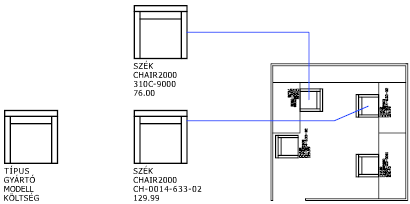

A következő ábrán látható „szék” blokk négy attribútummal rendelkezik: típus, gyártó, modell és költség. Mivel a címkék változókként lettek beállítva, mindegyik beillesztett blokkreferenciához hozzáadhatja az egyes példányokhoz kapcsolódó információkat.
A rajzból kinyert attribútum-információkat táblázatokban vagy adatbázisokban használhatja alkatrészlisták vagy darabjegyzék létrehozása céljából. A blokkhoz több attribútum is csatolható, de ehhez minden attribútumnak külön címkével kell rendelkeznie.
- Egyedi címke, amely név alapján azonosítja az attribútumot
- A blokk beillesztésekor megjeleníthető prompt
- Olyan alapértelmezett érték, amelyet a program akkor használ, ha nem írt be a promptnál változót
Ha egy alkatrészlistában való használathoz ki szeretné emelni az attribútuminformációt, érdemes listát készíteni a létrehozott attribútumcímkékről. Erre a címke-információra később, az attribútum sablonfájl létrehozásakor lesz szükség.
Attribútummódok áttekintésének ismertetése
Az attribútummódok az attribútumok viselkedését szabályozzák a blokkokban. Többek között a következő funkciókat szabályozhatja:
- Az attribútum látható vagy láthatatlan-e a rajzban. A láthatatlan attribútumok nem jelennek meg és nem lesznek nyomtatva, az attribútuminformációkat azonban tárolja a rajzfájl, és a későbbiekben egy adatbázisprogramban való használathoz kiírhatók egy kiemelési fájlba.
- Az attribútum állandó-e vagy változó. Ha egy változó attribútummal rendelkező blokkot szúr be, meg kell adnia a blokkal tárolni kívánt adatokat. A blokkok használhatnak állandó attribútumokat is, amelyek értéke nem változik. Az állandó attribútumok nem kérnek új értékeket a blokk beillesztésekor.
- Az attribútum elmozdítható-e a blokk többi részéhez képest. Fogók segítségével a blokk újradefiniálása nélkül módosíthatja az attribútumok helyét. A mozgatás megakadályozásához zárolhatja az attribútum pozícióját a blokkban lévő többi objektumhoz képest.
- Az attribútum egysoros vagy többsoros attribútum-e. Az egysoros attribútumokkal (amelyek 255 karakterre vannak korlátozva) ellentétben a többsoros attribútumok bővített formázási beállításokra adnak lehetőséget. Megjegyzés: Rajzok korábbi AutoCAD-alapú (2007 vagy korábbi) termékben történő mentésekor a program a többsoros attribútumokat több egysoros attribútummá alakítja át. Ha a rajzfájlt egy későbbi kiadásban nyitja meg, a rendszer visszaállítja a többsoros attribútumokat.
Attribútumok blokkokhoz csatolása
Az attribútumdefiníció(k) létrehozása után az attribútumokat egy adott blokk (újra)definiálásakor blokkhoz csatolhatja, ha beleveszi azokat a kiválasztási halmazba.
Több attribútum együttes használatakor a létrehozás után ugyanabba a blokkba kell beilleszteni őket. Így például létrehozhat egy „Típus”, „Gyártó”, „Modell” és „Költség” címkével ellátott attribútumot, majd hozzáadhatja egy SZÉK nevű blokkhoz.
Az attribútum promptok sorrendje általában megegyezik a blokk létrehozásakor az attribútumok kiválasztási sorrendjével. Metsző vagy ablak kiválasztás használatakor azonban a promptok megjelenési sorrendje a fordítottja az attribútumok létrehozási sorrendjének. A Blokkattribútum-kezelő segítségével megváltoztathatja a blokkreferencia beillesztésénél az attribútum-információk bekérésének sorrendjét.
Amikor megnyit egy attribútumot a Blokkszerkesztőben, az Attribútumok sorrendje párbeszédpanel (BATTSORREND parancs) segítségével módosíthatja, hogy a program milyen sorrendben kérje az attribútumadatokat a blokkreferenciák beillesztésekor.
Attribútumok használata anélkül, hogy azokat blokkokhoz csatolná
Létrehozhat önálló attribútumokat is. Az attribútumok definiálása és a rajz mentése után, a rajz más rajzokba illeszthető. A rajz beillesztése során a program kéri az attribútum-értékeket.
