Eltolhat egy objektumot úgy, hogy az új objektum alakja párhuzamos az eredeti objektum alakjával.
Ha például eltol egy kört vagy ívet, akkor az eltolás irányától függően nagyobb vagy kisebb körök, illetve ívek jönnek létre. Vonallánc eltolása esetén az eredetivel párhuzamos vonallánc jön létre.
A PÁRH paranccsal tolja el a következő objektumtípusokat:
- Vonalak
- Ívek
- Körök
- Ellipszisek és elliptikus ívek (ovális alakú spline-görbét eredményez)
- 2D vonallánc
- Szerkesztővonalak (szvonalak) és sugarak
- Spline-görbék
Vonalláncok és spline-görbék eltolásának speciális esetei

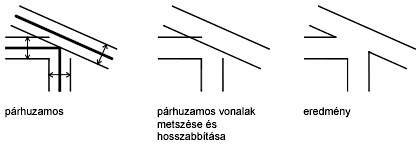

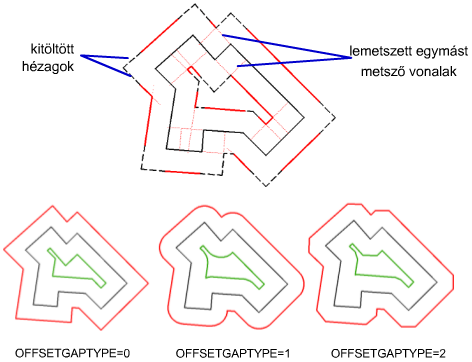

A 2D vonalláncokat külön vonalszakaszként tolja el a rendszer, így metszéspontok vagy a szakaszok közötti hézagok jönnek létre. Az eltolás végrehajtásához a program levágja a metsző vonalakat, és kitölti a hézagokat.
A spline-görbék automatikusan el lesznek metszve, ha az eltolás távolsága túlságosan nagy.
Az ÉLELTOL parancs zárt vonalláncot vagy spline-görbét hoz létre egy 3D szilárdtest vagy felület sík lapján található élekből. Ha egy vagy több élszakasz nem ábrázolható vonalként, ívként vagy körként, akkor spline-görbe jön létre. Például

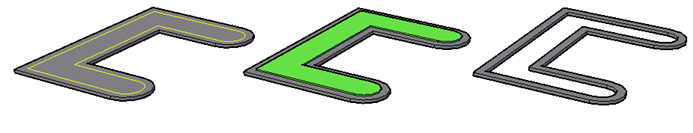

- A bal oldali ábrán a szilárdtest felső felületének éle volt eltolva, így jött létre a sárga színű zárt vonallánc.
- A középső ábrán a vonallánc ki lett húzva.
- A jobb oldali ábrán a vonallánc a kihúzás után ki lett vonva.

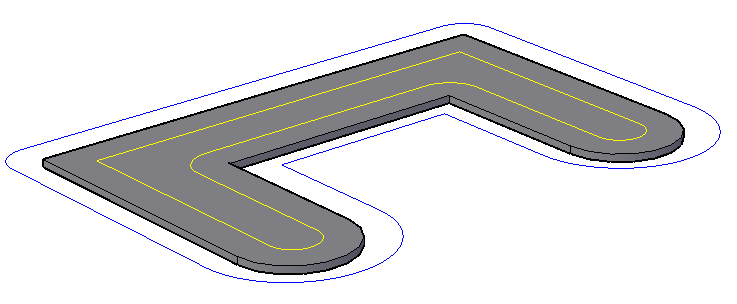

A Sarok beállítással hegyes vagy lekerekített sarkokat is megadhat a vonallánchoz. A külső és belső sarkok különbözőképpen hozzák létre a lekerekített sarkokat attól függően, hogy a sarkok konkávak vagy konvexek. Az ívek sugara megtartja a megadott eltolási távolságot.
