Azt adja meg, hogy a program lapokat, éleket, csúcspontokat vagy szilárdtestek előzmény alobjektumait emelje-e ki, amikor föléjük viszi az egérmutatót.
| Típus: | Egész |
| Mentés helye: | Nincs elmentve |
| Kezdeti érték: | 0 |
Sok objektumot tartalmazó zsúfolt 3D környezetben hasznos lehet egyes alobjektumokat kizárni a kijelöléskori kiemelésből.
| 0 | Ha ki van kapcsolva az alobjektumok kiszűrése, egy lap, él, csúcspont vagy előzmény-alobjektum kijelöléséhez tartsa lenyomva a Ctrl billentyűt, és kattintson. (Shift + F1) |
| 1 | Csak csúcspontok jelölhetők ki (Shift + F2) |
| 2 | Csak élek jelölhetők ki. (Shift + F3) |
| 3 | Csak lapok jelölhetők ki. (Shift + F4) |
| 4 | Csak összetett objektumok előzmény-alobjektumai jelölhetők ki. (Shift + F5) |
| 5 | Csak a rajznézetek összetevői jelölhetők ki. |
Ha az egész objektumot ki kívánja jelölni, kapcsolja ki az alobjektumok kiszűrését. Lapokat, éleket és csúcspontokat úgy is kijelölhet, hogy lenyomva tartja a Ctrl billentyűt, és kattint.

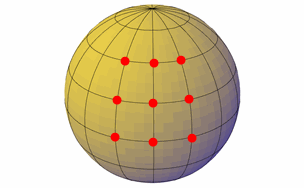

Ha a szűrés a csúcspontokra van beállítva, akkor nem lehet lapokat, éleket és előzmény-alobjektumokat kiválasztani.

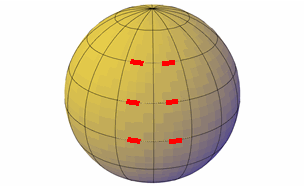

Ha a szűrés az élekre van beállítva, akkor nem lehet lapokat, csúcspontokat és előzmény-alobjektumokat kiválasztani.

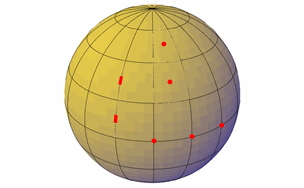

Ha a szűrés a lapokra van beállítva, akkor nem lehet éleket, csúcspontokat és előzmény-alobjektumokat kijelölni.

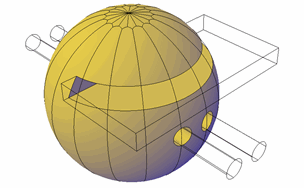

Ha a szűrés az előzmény-alobjektumokra van beállítva, akkor csak az egyesítés, kivonás és metszés műveletek során eltávolított objektumrészek drótvázas formáját lehet kiválasztani.

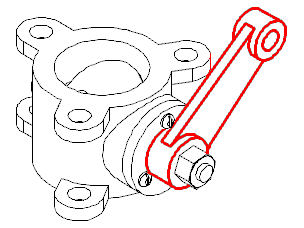

Ha a szűrés rajznézetre van állítva, akkor csak a rajznézetek összetevői jelölhetők ki.
Alobjektum-kiválasztó szűrő egérmutatói
Ha be van állítva az alobjektum-kiválasztó szűrő, akkor az egérmutató mellett a következő képek jelennek meg:
|
Csúcspontszűrés bekapcsolva |
|
Élszűrés bekapcsolva |
|
Lapszűrés bekapcsolva |
|
Előzmény-alobjektumok szűrése bekapcsolva |
|
Rajznézet szűrése bekapcsolva |
|
Alobjektum nem választható ki |
