A sugárméretek a középvonalakkal vagy középpontjelekkel rendelkező vagy anélküli ívek és körök sugarának méretezésére szolgálnak.
A sugárméreteknek két típusa van.
- A MÉRETSUGÁR parancs egy ív vagy kör sugarát méri meg, majd a méretszöveget az R előtaggal együtt jeleníti meg.
- A MÉRETÁTMÉRŐ parancs egy ív vagy kör átmérőjét méri meg, majd a méretszöveget az átmérő szimbólummal együtt jeleníti meg.
Vízszintes méretszöveg megadásakor, ha a sugárméretvonal szöge 15 fokkal eltér a vízszintestől, szögtörés jön létre a méretszöveg mellett, amelynek hossza megegyezik a nyílfej hosszával.
Segédvonalak szabályozása

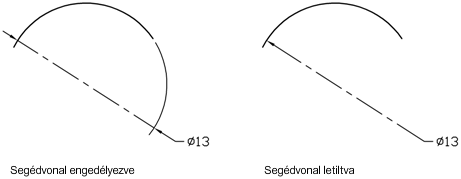

Ív méretezésekor a sugár vagy átmérő méretét nem kell közvetlenül az ív mentén elhelyezni. Ha egy méretet egy ív végén túl helyez el, a program vagy egy méretsegédvonalat rajzol, amely követi a méretezendő ív vonalát, vagy nem rajzol segédvonalat. Ha a méretsegédvonal le van tiltva (ki van kapcsolva), a sugár- vagy átmérőméret méretvonalát a segédvonal helyett az ív középpontján keresztül rajzolja meg a program.

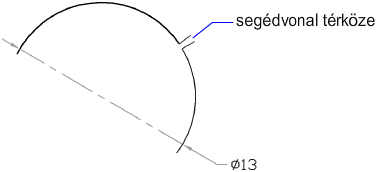

A DIMSE1 rendszerváltozó szabályozza, hogy a sugár- vagy átmérőméret rajzolása segédvonallal történjen vagy sem, amikor az ív végén túlra helyezik. Amikor az ív segédvonalának megjelenítése nincs letiltva, távolság lesz az ív és az ív segédvonala között. Ennek méretét a DIMEXO rendszerváltozó határozza meg.
Középvonalak és középpontjelek szabályozása
A méretstílus beállításaitól függően a középpontjelek és középvonalak automatikusan létrejönnek az átmérő és sugárméretezések megadásakor. Csak akkor jönnek létre, ha a méretvonal a körre vagy az íven kívülre esik. A középvonalak és középpontjelek közvetlenül a MÉRETKÖZÉP paranccsal hozhatók létre.
A középvonalak és középpontjelek mérete és láthatósága a DIMCEN rendszerváltozóval és a Méretstílus párbeszédpanelen szabályozható.
A középvonal mérete a középvonal körön vagy íven túlnyúló szakaszának hossza. Ugyanakkor ez a méret megegyezik a középjel és a középvonal kezdete között található távolsággal is. A középpontjel mérete a kör vagy ív középpontja és a középpontjel végpontja közötti távolság.
Megtört sugárméretek létrehozása
A MÉRETTÖRT paranccsal megtört sugárméretek, más néven rövidítve ábrázolt sugárméretek hozhatók létre abban az esetben, ha az ív vagy kör középpontja az elrendezésen kívülre esik, és ezért az nem ábrázolható a valós helyén. A méret kezdőpontja egy sokkal kényelmesebb helyen határozható meg; ez az eljárás a középpont helyének felülírása.
A megtörés alapértelmezett szöge a Méretstílus párbeszédpanel Sugárméret megtörése területén szabályozható.
A megtört sugárméret létrehozása után a töréspont módosítása és a középpont helyének felülírása az alábbiak szerint történhet:
- Fogók alkalmazása alakzatok mozgatására
- Alakzatok helyének módosítása a Tulajdonságok paletta segítségével
- A NYÚJT parancs használata
A megtört sugárméretek az AutoCAD 2006 alapú termékek előtti verziókban megtekinthetők, de nem szerkeszthetők.
