Méretek

Többféle mérettípust hozhat létre, amelyek méretbeállításait név szerint mentheti.

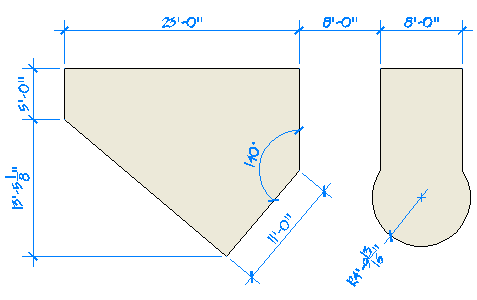

Ebben a példában több mérettípus használ egy építészeti méretstílust angolszász mértékegységekkel.

Hosszméretek

A MÉRETHOSSZ parancs segítségével vízszintes és függőleges méreteket hozhat létre. A gomb egyben egy legördülő lista, amelyen a legtöbbet használt méretparancsok szerepelnek.

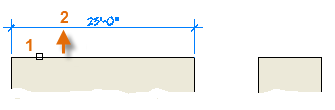

Az alábbi illusztráció bemutatja a MÉRETHOSSZ parancs egyik felhasználási módját. Miután elindította a parancsot, nyomja le az Enter vagy a Szóköz billentyűt, válassza ki az (1)-es vonalat, majd kattintson a (2)-es méretvonal helyére.

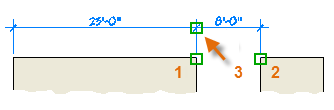

Az alábbi 8'-0" mérethez használhatja a másik módszert. Miután elindította a MÉRETHOSSZ parancsot, kattintson a két végpontra (1 és 2), majd a (3)-as méretvonal helyére. A méretvonalak sorba állításához a 3-as pont az előzőleg létrehozott méretvonal végpontjához lett igazítva.

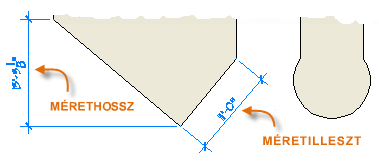

A MÉRETHOSSZ parancs segítségével vízszintes és függőleges méreteket hozhat létre, a MÉRETILLESZT paranccsal pedig egy objektummal párhuzamos méreteket készíthet.

Tipp: Mivel nem nehéz véletlenül a rossz objektumhoz vagy egy méretobjektum egy részéhez igazítani a méreteket, a tévedések elkerülése érdekében javasolt kellően a rajzba nagyítani.

Méretek módosítása

A méretek egyszerű módosításához nincs a fogóknál hatékonyabb módszer.

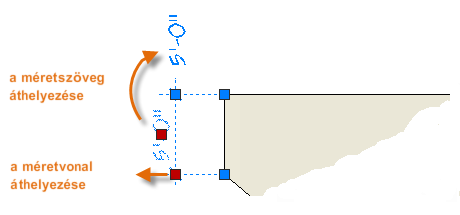

Ebben a példában válassza ki a méretet fogóinak megjelenítéséhez. Következő lépésként kattintson a méretszöveg fogójára, és húzza új helyre, vagy kattintson a méretvonal valamelyik végén megjelenő fogóra, és húzza a méretvonalat.

Tipp: Ha ennél bonyolultabb változtatásokat szeretne végrehajtani, gyorsabban haladhat, ha törli a méretet, majd újat hoz létre.

Méretstílusok

A méretstílusok segítségével vázlatolási szabványokat adhat meg és alkalmazhat. A MÉRETSTÍLUS paranccsal számos méretezési rendszerváltozót megadhat, így lényegében a méret megjelenésének és viselkedésének minden elemét vezérelheti. Minden méretstílusban mentve lesznek ezek a beállítások.

Az alapértelmezett méretstílus neve Standard (angolszász) vagy ISO-25 (metrikus). A program minden mérethez hozzárendeli ezt a stílust, amíg meg nem ad egy másik, aktuális méretstílust.

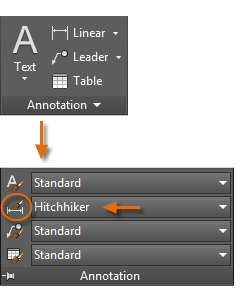

Az aktuális méretstílus neve (ami ebben az esetben Hitchhiker (Stoppos)) a Feliratozás panel legördülő listájában is megjelenik.

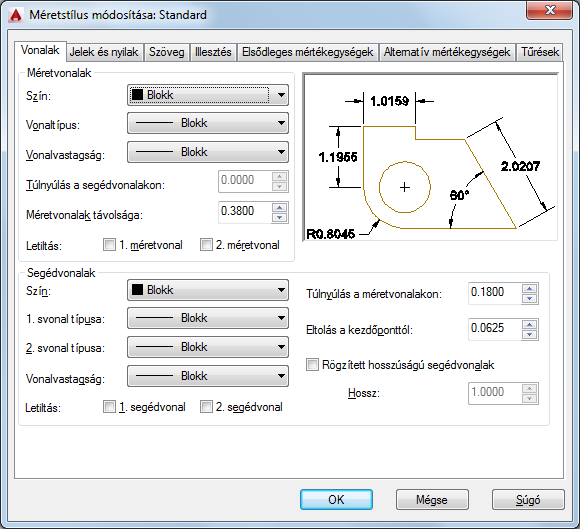

A Méretstílus-kezelő megnyitásához kattintson a jelzett gombra. Szinte bármilyen szabványnak megfelelő méretstílust elkészíthet, de ezek pontos meghatározására rá kell szánnia némi időt. Épp ezért érdemes minden létrehozott méretstílust menteni egy vagy több rajzsablonfájlba.

Javaslatok

• A méretstílusok mentésénél válasszon egy beszédes nevet.
• Adott esetben a CAD-rendszergazda segítségével ellenőrizze a már létező méretstílus-szabványokat és rajzsablonfájlokat.
