Címkesablon párbeszédpanel (dbConnect-kezelő)

Címkék megformázását végzi.

Elérési módszer

dbConnect Sablonok Új címkesablon (Válasszon egy csatolási sablont az Adatbázis-objektum kiválasztása párbeszédpanelen, és kattintson a Folytatás gombra.)

dbConnect-kezelő gombjai Válasszon ki egy adatbázistáblát, csatolási sablont vagy címkesablont, majd kattintson az Új címkesablon gombra. Ha címkesablont választott ki, a program az Új címkesablon párbeszédpanel megjelenítése nélkül nyitja meg a Címkesablon párbeszédpanelt.

Adatnézet gombjai Válassza az Új címkesablon elemet a Címkesablon listából, majd válassza a Szabadon álló címke létrehozása vagy a Csatolt címke létrehozása leporelló-gombot. Ha az aktuális rajzban a kiválasztott adatbázis-táblához nincs definiált csatolási sablon, megjelenik az Új csatolási sablon párbeszédpanel.

Kattintson a jobb gombbal a dbConnect kezelőben egy csatolási sablonra vagy egy adatbázis-táblára, majd kattintson az Új címkesablon gombra.

Kattintson duplán egy csatolási sablonra a dbConnect-kezelő ablakban. Ez a módszer közvetlenül, az Új címke sablon párbeszédpanel kihagyásával jeleníti meg a Címke sablon párbeszédpanelt.

A Címkesablon párbeszédpanel megnyitása előtt a program megjeleníti az Új címkesablon párbeszédpanelt, amelyben a címkesablont nevezheti el.

Opciók

A következő lehetőségek jelennek meg.

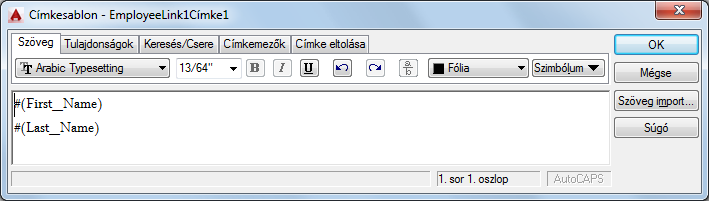

Karakter lap

Szabályozza a betűtípus formázását azokra a szövegekre, amelyeket a billentyűzetről írtak be vagy importáltak.

Betűtípus

Meghatározza az új szöveg betűtípusát, vagy megváltoztatja a kijelölt szöveg betűtípusát.

Magasság

A szövegben szereplő rajzegységekben a karakterek magasságát állítja be vagy a kijelölt szöveg magasságát módosítja. Az alapértelmezett érték az aktuális szövegstílustól függ. Ha az aktuális szövegstílusnak nincs rögzített magassága, a szövegmagasság a TEXTSIZE rendszerváltozóban tárolt érték.

Félkövér

A Félkövér formázást be vagy ki kapcsolhatja az új vagy a kiválasztott szöveg részére. Ez a beállítás csak a True Type betűtípusokat használó szövegek esetében használható.

Dőlt

A Dőlt formázást be vagy ki kapcsolhatja az új vagy a kiválasztott szöveg részére. Ez a beállítás csak a True Type betűtípusokat használó szövegek esetében használható.

Aláhúzott

Az Aláhúzott formázást be vagy ki kapcsolhatja az új vagy a kiválasztott szöveg részére.

Vissza

Visszavonja a műveleteket, beleértve a szöveg tartalmának vagy a szövegformátumnak a megváltoztatását. A Ctrl+Z billentyűzetkombinációt is használhatja.

Előre

Megismétli a műveleteket, beleértve a szöveg tartalmának vagy a szövegformátumnak a megváltoztatását. A Ctrl+Y billentyűzetkombinációt is használhatja.

Törtalak/Kibontás

Törtalak szöveget hoz létre, például törteket, ha a kijelölt szöveg törtalak karaktereket tartalmaz. Ha a kijelölt szöveg vagy egy része törtalakú, a tört alakot meg is szünteti. Ha a törtalak karaktereket, beszúrás jelet (^), perjelet (/) és kettős keresztet (#) használja, a törtalak karakter bal oldalán levő szöveget a program a szöveg jobb felső részére rakja össze.

Alapértelmezés szerint a kalap karaktert tartalmazó szöveg balra igazított tűrésértékké lesz konvertálva. A perjelet tartalmazó szöveget középre igazított törtszámokká konvertálja, a perjel egy a hosszabbik szöveg hosszúságának megfelelő vízszintes vonallá lesz konvertálva. A kettős keresztet tartalmazó szöveg alapértelmezés szerint olyan törtalakká lesz alakítva, amelyben a szövegrészeket egy, a szöveggel megegyező magasságú átlós vonal választja el. Az átlós vonal feletti szöveg jobb alulra igazított, az átlós vonal alatti szöveg pedig bal felülre igazított.

Szöveg színe

Meghatározza az új szöveg, vagy megváltoztatja a kijelölt szöveg színét.

A szöveg színeként beállíthatja az ezt tartalmazó fóliához (Fólia), vagy az ezt tartalmazó blokkhoz (Blokk) rendelt színt. A színt kiválaszthatja a színlistából is, vagy kattintson az Egyéb opcióra a Színek kiválasztása párbeszédpanel megnyitásához.

Szimbólum

Szimbólumot vagy törést nem okozó szóközt illeszt be az egérmutató helyén. A szimbólumok kézzel is beilleszthetők. Lásd: Szimbólumok és különleges karakterek.

A leggyakrabban használt szimbólumok az almenüben találhatóak. Kattintson az Egyéb menüpontra a Karaktertábla párbeszédpanel megjelenítéséhez, amely a rendszer összes elérhető betűtípusának teljes karakterkészletét tartalmazza. Válasszon ki egy karaktert, majd kattintson a Kijelölés gombra a karakternek a Másolandó karakterek mezőben történő elhelyezéséhez. Ha kiválasztotta a használni kívánt összes karaktert, akkor kattintson a Másolás gombra, és zárja be a párbeszédpanelt. A Címkesablon párbeszédpanelen kattintson a jobb gombbal, majd kattintson a Beillesztésre.

Az euró szimbólumot az SHX betűtípusokkal és a nekik megfelelő TrueType betűtípusokkal használhatja, amelyeket az AutoCAD 2000 és az újabb kiadások tartalmaznak. Ha a billentyűzeten nincs euró-szimbólum, akkor tartsa lenyomva az Alt billentyűt, és a számbillentyűkkel írja be a 0128 számot.

A szimbólumok nem támogatottak függőleges szövegben.

Megjegyzés: A párbeszédpanelen az átmérőszimbólum %%c formában jelenik meg, de a címkében a megfelelő formában jelenik meg. A törést nem okozó szóköz nem használható kétbájtos operációs rendszerekben.

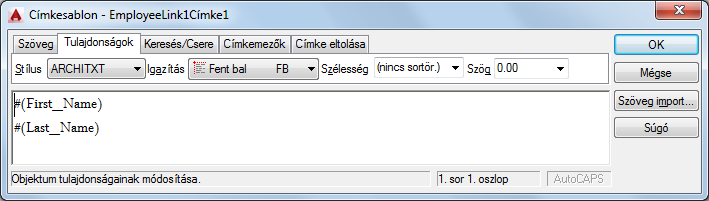

Tulajdonságok lap

Az egész címkesablonra érvényes tulajdonságokat szabályozza.

Stílus: Szövegstílust alkalmaz a címkére. Az aktuális szövegstílus a TEXTSTYLE rendszerváltozóban van mentve. A karakterformázás betűtípus, magasság és félkövér vagy dőlt attribútumai felülíródnak, ha új stílust alkalmaz egy meglévő címkesablonra. A betűköz, aláhúzás és szín attribútumok öröklődnek azokban a karakterekben, amelyekre egy stílus van alkalmazva. A fordított írásmódot vagy fejjel lefelé írásmódot használó effektusokat nem alkalmazza a program. Ha egy függőleges írásmód effektust tartalmazó stílust alkalmaz egy SHX betűtípusra, akkor a szöveg vízszintesen jelenik a Címkesablon párbeszédpanelen.
Igazítás: Beállítja a címke igazítását. Az alapértelmezett beállítás a Bal felső. A sor végén beírt szóközök a szöveg részének tekinthetők, így befolyásolják a sor igazítását. A jobb és bal szöveghatárvonalat figyelembe véve a szöveg lehet középre, balra vagy jobbra igazított. A szöveg a felső és alsó határvonalak figyelembevételével lesz felülre, középre vagy alulra igazítva. A kilenc igazítási opció illusztrálására lásd a BSZÖVEG parancssorát.
Szélesség: Az új vagy a kiválasztott szöveg bekezdés-szélességét állítja be. A Nincs sortörés-beállítás egyetlen sort hoz létre. Az egyedi karakterek szélességét ez a beállítás nem érinti.
Elforgatás: Beállítja a címke elforgatási szögét az aktuális szögmértékegységben (fok, radián vagy újfok).

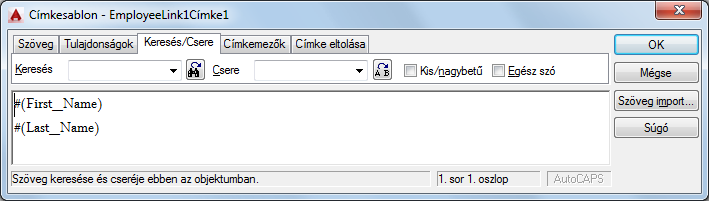

Keresés/Csere lap

Megadott szövegekre keres rá a címkesablonban, és kicseréli ezeket az új szövegre.

Keresés: Meghatározza a keresendő karakterláncot.
Keresés gomb: Elindítja a Keresésben lévő karaktersorozat keresését. A keresés folytatásához kattintson újra a Keresés gombra.
Mire cseréli: Meghatározza a Mit keres mezőben levő szöveget cserélő karakterláncot.
Csere gomb: A kiemelt szöveget a Csere erre mezőben levő szövegre cseréli.
Kis/nagybetű: A szöveget csak akkor találja meg, ha a karaktersorozatban lévő karakterek kis- és nagybetűs írásmódja pontosan azonos a Keresésben lévő szövegével. Ha ezt az opciót törölte, a program az írásmódot figyelmen kívül hagyva keresi a megadott karakterláncnak megfelelő szöveget.
Teljes szó: A Keresés mezőben levő szöveget csak akkor találja meg, ha az a teljes szó. Ha a szó egy karakterlánc része, akkor azt figyelmen kívül hagyja. Ha ez az opció törölve van, a program egyező szöveges karakterláncokat keres önálló szavak vagy szavak részének formájában.

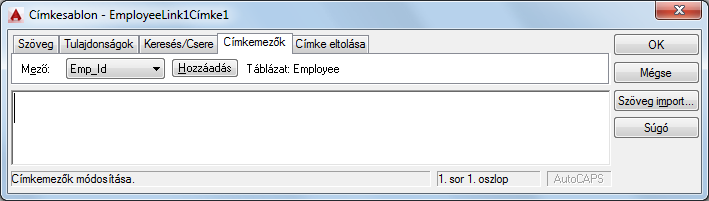

Címkemezők lap

Meghatározza, hogy milyen adatbázistábla mezők jelenjenek meg, ha erre a sablonra alapuló címkéket hoz létre.

Mező: Az aktuális adatbázisban elérhető mezők listáját jeleníti meg, amelyeket a címkébe illeszthet. Bármely mezőt behelyezheti a forrástáblából.
Hozzáadás: A kiválasztott mezőt a Mező listából a címkéhez adja.
Táblázat: Megjeleníti az aktuális adatbázistábla nevét.

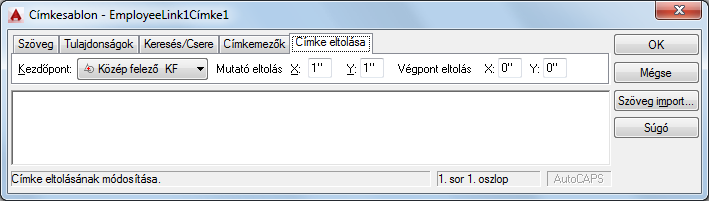

Címke eltolása lap

A címke és - csatolt címke esetében - a csatolt mutatóobjektum beillesztési pontjának X és Y eltolását adja meg.

Kezdőpont: A mutatóobjektum kezdőpontját adja meg. A pont annak a grafikus objektumnak a terjedelméhez viszonyítva értendő, amelyhez a címke illesztése történik. Az Indítás beállítás nincs hatással szabadon álló címkékre, minthogy azok társított mutatóobjektummal sem rendelkeznek.
Mutató eltolás: A bekezdéses szöveg objektum X és Y irányú eltolását határozza meg a hozzárendelt mutatóhoz képest. Alapértelmezés szerint az X és Y értéke 1, ami azt jelenti, hogy a címke szövege a mutatóvonal végpontjától X és Y irányban is 1 egységgel van eltolva. A Mutató eltolás beállítás csak a csatolt címkékre vonatkozik.
Végpont eltolás: Megadja a mutatótipp vagy a címkeszöveg eltolási értékeket a szabadon álló vagy csatolt címkék számára. Csatolt objektumok esetében ez a beállítás a Kezdet értékekkel megadott ponttól számított X és Y irányú eltolást adja meg. Szabadon álló címkéknél a címke beillesztési pontjától számított X és Y irányú eltolást adja meg.
