Információk a blokkok beszúrásáról

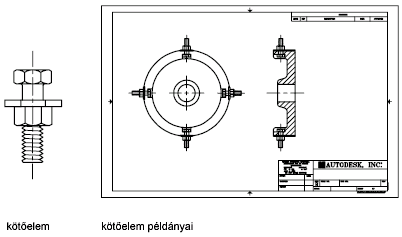

Időt takaríthat meg, valamint szabályozhatja a rajz méretét azzal, hogy referenciákat szúr be olyan objektumokba, amelyek egyesítve blokkot alkotnak.

A blokkok tárolása és a rájuk való hivatkozás

A blokkok egy vagy több olyan objektumból állnak, amelyek egyetlen, elnevezett objektumot alkotnak. Minden esetben amikor blokkot hoz létre, vagy rajzot illeszt be blokként, minden blokkadat (beleértve a geometriát, a fóliákat, a színeket és a vonaltípusokat) egy háttérbeli definíciótáblázatban tárolódik. Minden beillesztett blokk valójában egy blokkdefinícióra mutató hivatkozás.

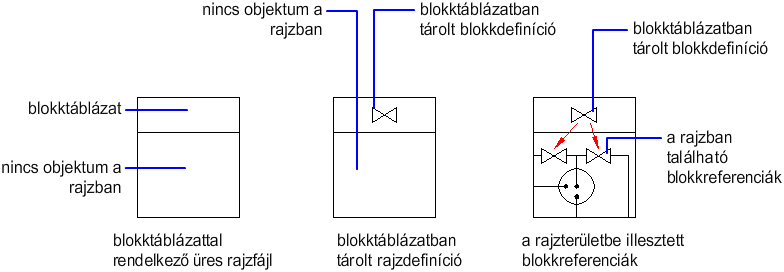

A következő ábra bemutatja, hogyan készíthető üres rajzból blokkdefiníció létrehozásával olyan rajz, amely két beillesztett blokkreferenciát tartalmaz. (A második kép egy, a blokktáblázatba mentett blokkdefiníciót ábrázol, noha a geometria a mentéskor el lett távolítva a rajzterületről.)

A blokkok használata a következő előnyökkel jár:

• Ha újradefiniál egy blokkdefiníciót, a rajz összes referenciája automatikusan frissül.
• Ha objektumgeometria helyett referenciákat illeszt be, egyszerűbben szabályozhatja a rajz méretét.

A blokkreferenciákat azok törlésével távolíthatja el. A hozzá tartozó blokkdefiníció azonban megmarad. A rajz méretének csökkentése érdekében el kell távolítania a nem használt blokkdefiníciókat azok tisztításával.

Blokkbeillesztési módszerek

Egy blokk különböző fóliákon megrajzolt, különböző színű, vonaltípusú és vonalvastagságú objektumokból állhat. Bár a program a blokkokat mindig az aktuális fóliába illeszti, a blokkreferencia megőrzi a blokk objektumainak eredeti fólia-, szín- és vonaltípus-tulajdonságaira vonatkozó adatait. A fólia, amelyen létrehozza a rajzobjektumokat, valamint egyes tulajdonságbeállítások szabályozzák, hogy a beillesztett blokkokon található objektumok megtartják-e eredeti tulajdonságaikat, vagy az aktuális fólia-, szín-, vonaltípus- vagy vonalvastagság-beállításokkal szerepeljenek.

Blokk beillesztésekor egy blokkreferenciát hoz létre, és megadja annak helyét, léptékét és elforgatási szögét. Számos beillesztési módszer alkalmazható:

• Az aktuális rajzban található blokkreferencia beillesztése ugyanazon rajzba.

  Blokk létrehozásakor annak definícióját automatikusan menti a program a blokktáblázatba, és lehetséges hivatkozni rá. Megadhatja, hogy megmaradjon-e az eredeti geometria, blokká konvertálja a program, vagy törlődjön a rajzterületről.

• Rajzfájl beillesztése blokként.

  Amikor egy rajzfájlt egy másik rajzba beilleszt, a beillesztett rajz adatait blokkdefinícióként menti a program a célrajz blokktáblázatába. Az ezt követő, a blokkdefinícióra mutató hivatkozások különböző hely-, lépték- és elforgatási beállításokat jeleníthetnek meg, a következő ábrán látható módon.



  A beillesztett rajzban az xrefek (külső referenciák) lehet, hogy nem megfelelően jelennek meg, kivéve, ha az xrefet korábban már beillesztette a célrajzba vagy társította ahhoz.

• Blokk beillesztése eszközpalettáról.

  Az eszközpalettákról blokkokat illeszthet be a blokkeszköz rajzra való áthúzásával, illetve a blokkeszközre kattintással, majd a beillesztési pont megadásával.

  Amikor eszközpalettáról húz blokkot egy rajzba, azt a program automatikusan átméretezi a rajzban meghatározott mértékegységek és a blokkban meghatározott mértékegységek aránya alapján. Ha például a mértékegység méter a célrajzban, a blokkban pedig centiméter, a blokkot 1/100 méretarányban illeszti be a program.

• Blokk beillesztése blokk-könyvtárból.

  A blokk-könyvtár egy olyan rajz, amely jellemzően azonos funkciójú szimbólumok blokkdefinícióját tartalmazza, amelyek az egyszerű elérés és kezelésérdekében egy helyen vannak tárolva. A blokkdefiníciók blokk-könyvtárakból illeszthetők be az aktuális rajzfájlba.


• Blokk beillesztése DesignCenter ablakból.

  A DesignCenter használatával gyorsan és látványosan húzhatók blokkok az aktuális rajzon belül, vagy pedig egy másik rajzból. Kattintson duplán a blokk nevére a pontos hely, elforgatás és lépték megadásához.

• Blokk beillesztése a Beillesztés legördülő menüből.

  A rajzban lévő összes blokk hozzáadódik a Beillesztés legördülő menühöz, így később egyszerűen beilleszthetők lesznek. A blokkokat a program az aktuális rajzban menti.
