Valósághű látványstílusokat hozhat létre egy rajzban a modell párhuzamos vagy perspektivikus vetítésének megadásával.
A perspektivikus nézetek és a párhuzamos vetítések közötti különbség az, hogy a perspektivikus nézet esetén szükség van egy távolságra az elméleti kamera és a célpont között. Kis távolságok erős perspektivikus hatásokat eredményeznek; nagy távolságok mérsékeltebb hatásokat.
A perspektivikus nézet addig marad érvényben, amíg a perspektivikus hatásokat ki nem kapcsolja, vagy a helyén új nézetet nem definiál.

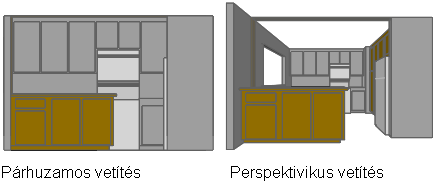

A következő illusztráció ugyanazt a modellt mutatja párhuzamos vetítéssel és perspektivikus vetítéssel. Mindkettő ugyanazon nézetirányon alapul.
Párhuzamos vetítések megadása
A modelltérben pont vagy szög megadása:
- Választhat egy előre beállított 3D Nézetet a Nézet eszköztárból.
- Megadhatja nézőpontjának koordináta- vagy szögértékeit a háromdimenziós térben.
- Átválthat az aktuális FKR, egy mentett FKR, vagy a VKR XY síkjának egy nézetére.
- Dinamikusan megváltoztathatja a 3D nézetet a mutatóeszközzel.
- Beállíthatja az elülső és hátulsó vágósíkokat a megjelenő objektumok korlátozásához.
A háromdimenziós megjelenítés csak a modelltérben lehetséges. Ha papírtérben dolgozik, a papírtér nézeteinek meghatározására nem használhat 3D nézetekre vonatkozó parancsokat, mint a NÉZŐPONT, a DNÉZET vagy az NNÉZET. A papírtér nézet mindig síkbeli nézet.
