A futó tárgyraszter beállításait vezérli 3D objektumok esetén.
A Traszternek is nevezett futó tárgyraszter beállításokkal raszterpontot adhat meg az objektum egy bizonyos helyén. Több lehetőség kiválasztása esetén a program azt a raszter módot alkalmazza pont visszatéréséhez, amelyik a céldoboz közepéhez a legközelebb van. Nyomja le a TAB billentyűt a beállítások közötti lépkedéshez.

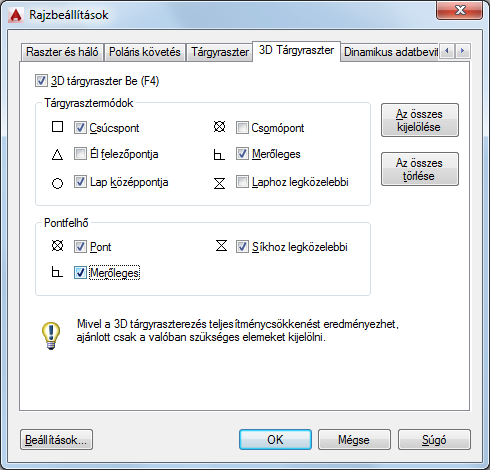

Opciók
3D tárgyraszter Be
A 3D tárgyraszterek be- és kikapcsolása. A 3D tárgyraszter módok területen kiválasztott tárgyraszterek aktívak, amíg a 3D tárgyraszter be van kapcsolva. (3DOSMODE rendszerváltozó)
Tárgyrasztermódok
Felsorolja a 3D tárgyraszter módokat.
- Adja meg a csúcsot
-
Ugrás egy 3D objektum legközelebbi csúcspontjára.

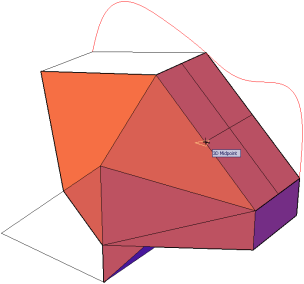

- Él felezőpontja
-
Ugrás egy lapél felezőpontjára.
- Lap középpontja
-
Ugrás egy lap középpontjára.

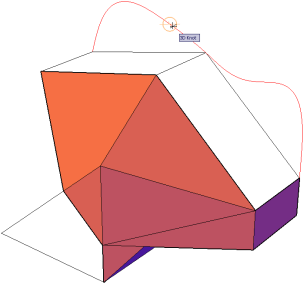

- Csomópont
-
Ugrás egy spline csomópontjára.
- Merőleges
-
Ugrás egy, a lapra merőleges pontra.

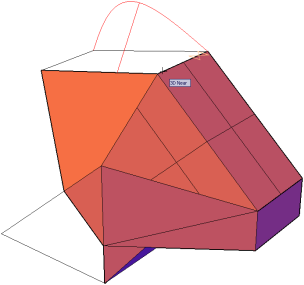

- Laphoz legközelebbi
-
Ugrás egy 3D objektum egy lapjához legközelebb eső pontra.
Pontfelhő
A pontfelhő tárgyraszterek be- és kikapcsolása. A pontfelhő tárgyraszterek aktívak, amíg a tárgyraszter be van kapcsolva. (3DOSMODE rendszerváltozó)
- Pont
- A pontfelhő valamely pontjához raszterez, függetlenül attól, hogy az tartalmaz-e a ReCap által végzett feldolgozásból származó szegmentálási adatokat.
- Síkhoz legközelebbi
- Raszterezés egy síkbeli szakasz legközelebbi pontjában egy pontfelhőn. Ha észlelhető olyan pont, amely egy síkbeli szakasz része, a raszter ennek a szakasznak a síkjához fog kapcsolódni. Ha a szakaszkiemelés be van kapcsolva, a síkbeli szakasz láthatóvá válik a pont elérésekor. Az Autodesk ReCap által végzett feldolgozásból származó szegmentálási adatokra van szükség.
- Merőleges
- Ugrás egy pontfelhő sík szakaszára merőleges pontra. Ha észlelhető olyan pont, amely egy síkbeli szakasz része, a raszter a szegmens síkjára merőleges pontból fog kapcsolódni ehhez a ponthoz (hasonlóan egy szilárdtest lapjára merőleges raszterhez). Ha a szakaszkiemelés be van kapcsolva, a síkbeli szakasz láthatóvá válik a pont elérésekor. Az Autodesk ReCap által végzett feldolgozásból származó szegmentálási adatokra van szükség.
- Az összes kijelölése
-
Bekapcsolja az összes 3D tárgyrasztermódot.
- Mind tisztítása
-
Kikapcsolja az összes 3D tárgyrasztermódot.
