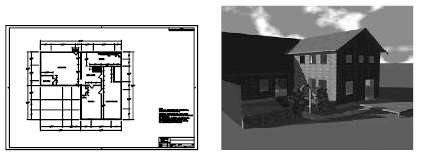

A raszterképek képpontoknak nevezett kis négyzetek vagy pontok négyzetrácsos hálójából állnak. Például egy ház képe képpontok színezett sorozatából épül fel, egy ház megjelenését mutatva. A raszterkép a képpontokra hivatkozik egy meghatározott rácsban.
A raszterképek, akárcsak több más rajzi objektum, másolhatók, mozgathatók vagy vághatók. Módosíthat egy képet fogó módokkal, igazíthat egy képet kontraszthoz, kivághatja a képet egy négyszöggel vagy sokszöggel, vagy használhat egy képet vágóélként egy metszéshez.
A program által támogatott képfájlformátumok közé tartoznak a gyakori, nagyobb műszakikép-alkalmazási területek: számítógépes grafika, dokumentumkezelés, gépészet, térképészet, és földrajzi információs rendszerek (GIS). A képek lehetnek kétszínűek, 8 bites szürkék, 8 bites színesek vagy 24 bites színesek. A 16 bit színmélységű képek nem támogatottak.
Több képfájlformátum támogatja az átlátszó képpontokból álló képek létrehozását. Ha a képátlátszóság be van kapcsolva, a program felismeri az átlátszó képpontokat, és lehetővé teszi a rajban levő grafikák láthatóságát ezeken a pixeleken keresztül. (Kétszínű képeknél a program átlátszóként kezeli a háttér képpontjait.) Az átlátszó képek szürkeskálásak vagy színesek lehetnek.
Bár a következő táblázat a fájlnévkiterjesztéseket is tartalmazza, az AutoCAD egy fájl formátumát nem kiterjesztéséből, hanem tartalmából ismeri fel.
Szalag környezetfüggő lapjának használata raszterképekkel végzett munkához
Ha a szalag aktív, és kijelöl egy képet, megjelenik a szalag környezetfüggő lapja. A környezetfüggő lap a képek szerkesztésére, kivágására és megjelenítésére vonatkozó lehetőségeket tartalmaz. A program automatikusan elhagyja a szalag környezetfüggő lapját, ha megszűnik a kép kijelölése.
